DRAMをどう使うか？　――性能の改善技術とその性能を生かす選択方法

2．JEDEC標準DRAM仕様の概要

　ここでは，主に情報処理機器市場で用いられるJEDEC標準のDRAM仕様の変遷について述べます．

●JEDEC標準はワイド・バス指向

　JEDEC標準の主なDRAMを以下に挙げます．

• EDO（extended data out）DRAM
• SDR SDRAM
• DDR-I SDRAM
• DDR-II SDRAM

　これらのDRAMは，メモリ・システムのバス幅が64ビットや72ビットのワイド・バスで用いられることを前提としています（図6）．これはJEDEC標準の策定に主導的役割を演じてきたワークステーションやサーバのメーカの意向に添うものといえます．

　情報処理機器ではエラー訂正（ECC）^注2に対応する必要があります．このため，72ビット幅のECC付きのワイド・バス指向や，Chip Kill対応（機器中のDRAMの一つが不良でも，機器の誤動作を回避するための機能）としてデータ・ポート数最小の構成（×4）を持ったDRAM単品仕様が必須です．Chip Kill対応のモジュールはECC対応なので，×4の構成のDRAMを18個搭載することになります．

 注2；データ・バス幅がNビットの場合，ECCのチェック・ビット数はlog2N＋2で求められる．つまり，バス幅が64ビットのときは，エラー訂正用ビットとして8ビットが必要になる．

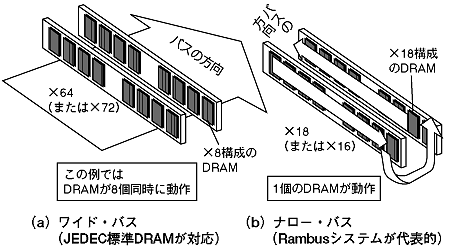

〔図6〕ワイド・バス指向
複数のDRAMを同時に動作させて64ビットや72ビットのデータを一度に得る方式をワイド・バスと呼ぶ．JEDEC標準のDRAMはこの方式を前提にしている．一方，バス上の1個のDRAMのみを動作させて16ビットや18ビットのデータを得る方式をナロー・バスと呼ぶ．Rambusシステムがその代表例．
