図12と図13は実際のUSB 2.0デバイスのバス・トラフィックを記録した画面です.矢印表示により,ホストから送信されたのかデバイスから送信されたのか分かります.自動的にデバイス・クラスをデコードしてくれるので,USB 2.0に初めて触れる方でも簡単にプロトコル・アナライザを使えます.また,デコードされた内容の詳細を表示するので,毎回仕様書を見なくてもデバッグ作業を進めることができます.

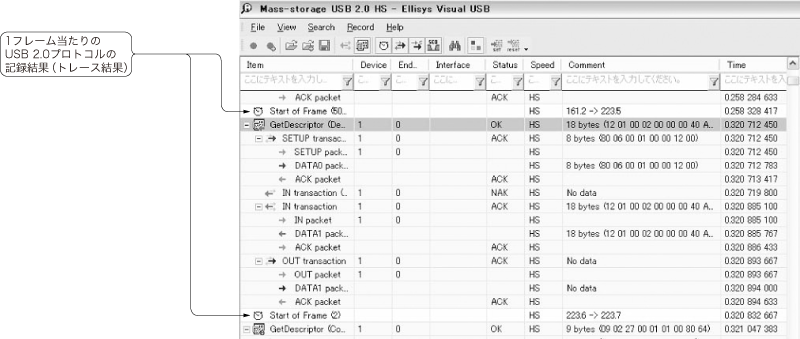

図12 USB 2.0プロトコル・アナライザによるトラフィックのトレース結果

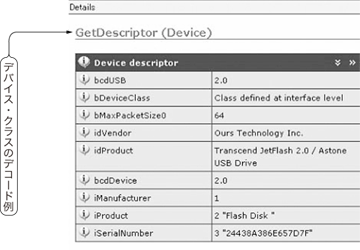

デバイス・クラス・コマンドは自動的にデコードを行い,各フレーム間の転送内容の詳細をドリル・ダウン形式で表示する.これによりTransfer,Transaction,Packetの各層のハンドシェイク状態を確認できる
図13 デバイス・クラス・デコード結果の詳細表示
トレース結果を1行ずつスクロールさせながら,それに該当するデコード結果を別ウィンドウに表示する.表示される内容はUSB 2.0仕様書に記載される内容と同じなので,仕様書を参照する手間が省ける
