パソコン周りのケーブル追放を目指すCertified Wireless USBの動向 ―― USBはWireless USBに置き換わるか?
図7はWireless USB部分のトレース結果を表し,USB 2.0プロトコル・アナライザと同じようにデバイス・クラスのデコードを自動で行うように設計されています.

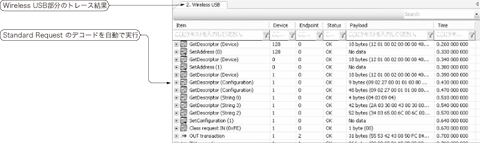

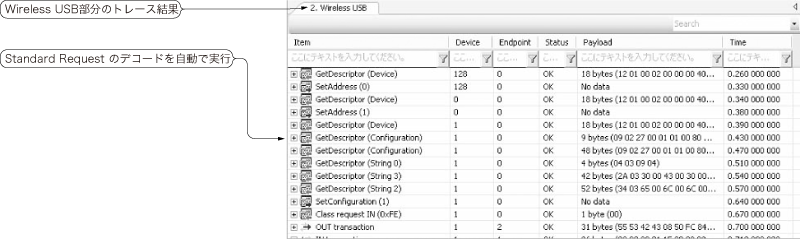

図7 Wireless USB部分のトレース結果
USB 2.0プロトコル・アナライザと同じように自動的にデバイス・クラスのデコードを行い,人が見て理解できるレベルで表示する.「+」をクリックすることにより,その下層の内容を表示できる
図8は,UWBとWireless USBのトレース画面における詳細情報を表示するウィンドウです.フレーム送信開始時間,ペイロードの占有時間と占有率など,タイミングに関する情報のようにトレース結果上で計測しなければならない情報をひと目でわかるようにまとめて表示しています.Wireless USB部分は,ここでデコード表示を行います.

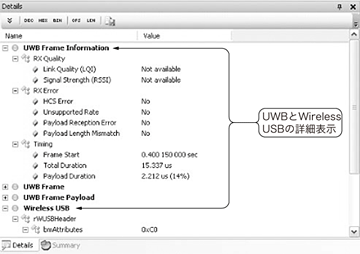

図8 UWBとWireless USBの詳細情報表示
エクスプローラと同じように,「+」をクリックすると,さらに詳細な内容が表示される
