パソコン周りのケーブル追放を目指すCertified Wireless USBの動向 ―― USBはWireless USBに置き換わるか?
図9はユニークな機能の一つで,Wireless USBのタイミングを測定する機能です.チャネル・タイム・アロケーションやパケット速度と占有時間などを測定できます.また,マウス・カーソルを移動するだけで瞬時に関連するプロトコル・エレメントの時間情報を表示します.

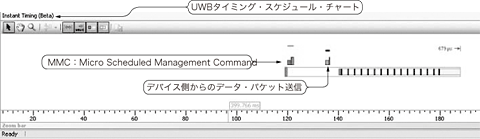

図9 タイミング測定機能
タイミング測定機能は,Wireless USBプロトコルのタイミングやプロトコル・アイテム期間,トラフィック・シーケンスを理解するために役に立つ.ビジュアル表示と高精度の時間測定の機能を備えており,転送や応答時間の条件が厳しい場合のデバッグに使用される
図10は「トラフィック・サマリ」と呼ばれる概要表示です.UWBフレーム,Wireless USBパケット,Wireless USB MMC,UWBロー・レベル・エラー,UWB FCSエラーの五つの項目について,それぞれ詳細をドリル・ダウン表示できます.トレース結果が多い場合(つまり長いイベントを収録したような場合),このような概要表示を使いながら全体像を把握できます.
図10 前トレース結果の概要表示
このウィンドウにおいて,五つの項目についてそれぞれの概要を知ることができる.「+」をクリックすると,詳細部が個別に表示される
