設計の基本は仕様の理解 ――高速シリアル通信を実現するために知っておくべき最低限の知識
2．480Mbpsシリアル通信が普及し始めた
さて，ここからは高速シリアル通信の具体例として，USB2.0について説明していきます．USB 2.0 は，Universal Serial Bus Specification Revision 2.0の略称です．
一般に，USB 2.0と言えばハイスピード・モード（最大データ転送速度480Mbps）に，USB 1.1はフルスピード・モード（同12Mbps）とロースピード・モード（同1.5Mbps）に対応した通信規格の意味で使われていますが，これは正しくありません．USB 2.0規格は，上記のすべてのデータ転送速度を含んでいます．USB 2.0接続が可能な機器の例を図5に示します．このほか，USBの接続容易性を理由に，監視カメラやオーディオ機器などでもUSB2.0ハイスピード・モード対応製品が多数開発されています．
また，USB 1.1とUSB 2.0の通信機能の違いを表1に，USB 2.0のプロトコル階層を図6に示します（トークンやハンドシェークなどの詳細については後述）．

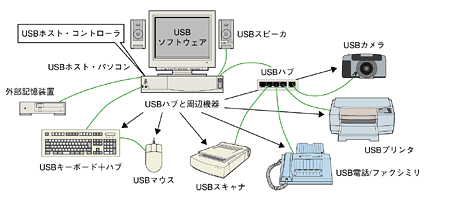

〔図5〕USB接続機器
USBを介して接続するパソコン周辺機器の例を示す．
〔表1〕USB 2.0の通信機能
| 通信機能 | USB 1.1 | USB 2.0 |
| トランシーバ | ・48MHzディジタルPLL ・12Mbpsの伝送速度 ・CMOSドライバ ・差動レシーバ |
・480MHzクロック・リカバリ ・スケルチ回路 ・電流モード・ドライバ ・高精度出力抵抗 ・480MHz PLL |
| シリアル・インターフェース・エンジン（SIE） | ・12MHzのシリアル-パラレル変換 ・1ビット/クロックのデコード |
・480MHzのシリアル-パラレル変換 ・16ビット/クロックのデコード ・拡張テスト・モード |
| アーキテクチャ | ・2Mバイト/sのI/O帯域幅 | ・60Mバイト/sのI/O帯域幅 |
| バルク・パケット | ・最大64バイト ・最大17パケット/フレーム |
・最大512バイト ・最大112パケット/フレーム |
| アイソクロナス・パケット | ・最大1,024バイト ・最大1パケット/フレーム |
・最大1,024バイト ・最大24パケット/フレーム ・最大3パケット/マイクロフレーム |

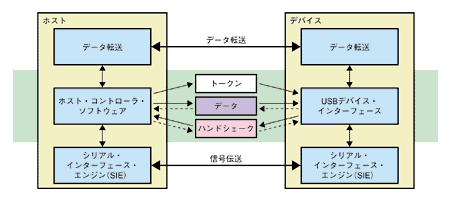

〔図6〕プロトコル階層
USB 2.0のプロトコル階層はそれほど深くない．大きく分けると，図のように3階層になる．
