設計の基本は仕様の理解 ――高速シリアル通信を実現するために知っておくべき最低限の知識
3）コネクタ・ピン配置
USB 2.0で規定されているピン番号と信号配置を図10と表2に示します．
まれにですが，USB信号ラインのD＋とD－をクロスして基板を設計してしまい，動作しないというトラブルの相談があります．ある設計者の方はしかたなくジャンパ線で修正したようですが，この処置はインピーダンス整合の理由から好ましくありません．Intel社の「High Speed USB Platform Design Guidelines（http://www.usb.org/developers/docs/hs_usb_pdg_r1_0.pdf）」という設計指針にもスタブ（Stub）の項目があり，注意を促しています．スタブとは伝送線路のインピーダンスに影響を与える突起物の意味で，もともとは無線用語です．
4）コネクタの基板レイアウト
プリント基板を設計する際に必要となるパターン・レイアウトについても仕様書に示されています．プリント基板の設計については，本特集の第2章と第3章で詳細を述べます．

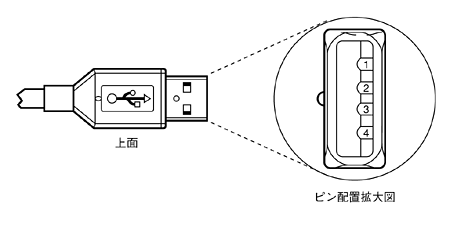

〔図10〕ピン配置
USB信号ラインのD＋とD－をクロスして基板を設計しないように注意する．
〔表2〕コネクタ配線
| コンタクト番号 | 信号名称 | 標準配線割り当て |
| 1 | VBUS | 赤 |
| 2 | D－ | 白 |
| 3 | D+ | 緑 |
| 4 | GND | 黒 |
| シェル | シールド | ドレイン・ワイヤ |
