設計の基本は仕様の理解 ――高速シリアル通信を実現するために知っておくべき最低限の知識
●クロック・リカバリ回路が重要
シリアル通信に必要な技術として，パラレル-シリアル変換，シリアル-パラレル変換は当然ですが，クロック・リカバリ回路も重要です．
クロック・リカバリは，受信したデータの変化を見てクロック信号を再生する技術です．ほとんどのクロック・リカバリ回路ではPLL（phase-locked loop）を使用しています．外部RLCを不要にした高速PLLの発達によって，100MHzをはるかに超えるシリアル通信が可能となりました．高速シリアル通信のために，特に重要なハードウェア技術を以下で説明します．
1）送信PLL回路
一般に，10ビット・パラレル・データ入力の送信回路は図1のようになっています．パラレル信号の書き込みクロックから10倍のシリアル・クロックを作り出して，送信レジスタをシフト・アウトしています．
パラレル・データの重要なパラメータとしてはスキュー（信号線間のタイミングのズレ）が挙げられます．一方，シリアル・データではジッタ（信号波形の立ち上がり/立ち下がり周期が不安定になること）が重要なパラメータとなります．

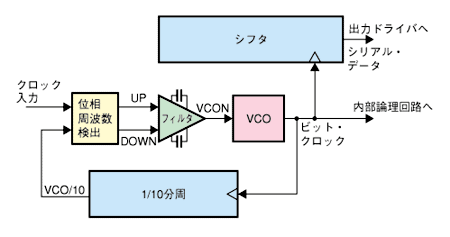

〔図1〕送信PLL回路
パラレル信号の書き込みクロックから10倍のシリアル・クロックを作り出して，送信レジスタをシフト・アウトする．
