次世代DRAM規格「DDR4」と新技術規格「3DS」の概要を公表 ―― Server Memory Forum 2011

　半導体メモリの共通規格を策定している業界団体JEDECは2011年11月1～2日に，次世代DRAM規格の策定状況を説明する講演会「Server Memory Forum 2011」を米国カリフォルニア州Santa Claraで開催した（写真1）．サーバおよびハイエンド・パソコン向けの次世代DRAM規格「DDR4」やDDR4モジュール規格，次世代マルチチップ・パッケージ技術「3DS」などの概要が紹介された．なお，これらの規格の内容は暫定的なものであり，2012年の正式公表時には一部が変更される可能性がある．

写真1　Server Memory Forum 2011の会場となったHilton Santa Clara

●DDR3の倍速，1.6Gbps～3.2Gbpsを担うDDR4

　サーバやデスクトップ・パソコン，ノート・パソコンなどの主記憶（メイン・メモリ）には主に，「DDR3（Double Data Rate 3）」と呼ぶ規格に準拠したSDRAMとそのモジュールであるDIMM（Dual In-line Memory Module）が使われている．DDR3 DRAMは，クロック信号のエッジ（電圧上昇と電圧下降の両エッジ）に同期して8個のデータを内部であらかじめ読み出しておく（8nプリフェッチする）ことによって高速にデータを入出力している．例えばメモリ・クロックが200MHzのとき，データ入出力の速度は最大1.6Gbps（1端子当たり）に達する．

　次世代のDRAM規格である「DDR4」では，8nプリフェッチとバンク・グループ切り替えにより，DDR3 SDRAMの2倍の高速動作を実現する（図1）．

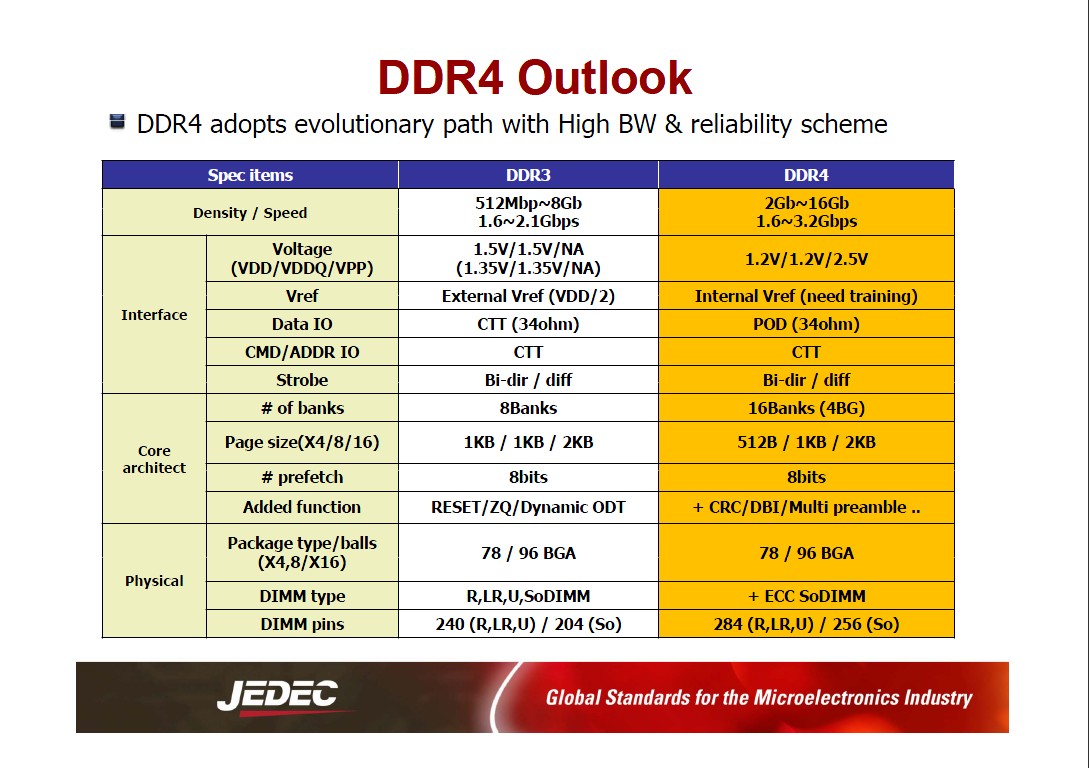

図1　DDR3 SDRAMとDDR4 SDRAMの主な仕様
※ クリックすると拡大できます

　メモリ・セル・アレイを16個のバンクに分割し，4ユニット（×4ビット/×8ビット品）あるいは2ユニット（×16ビット品）のバンク・グループを構成する（図2）．

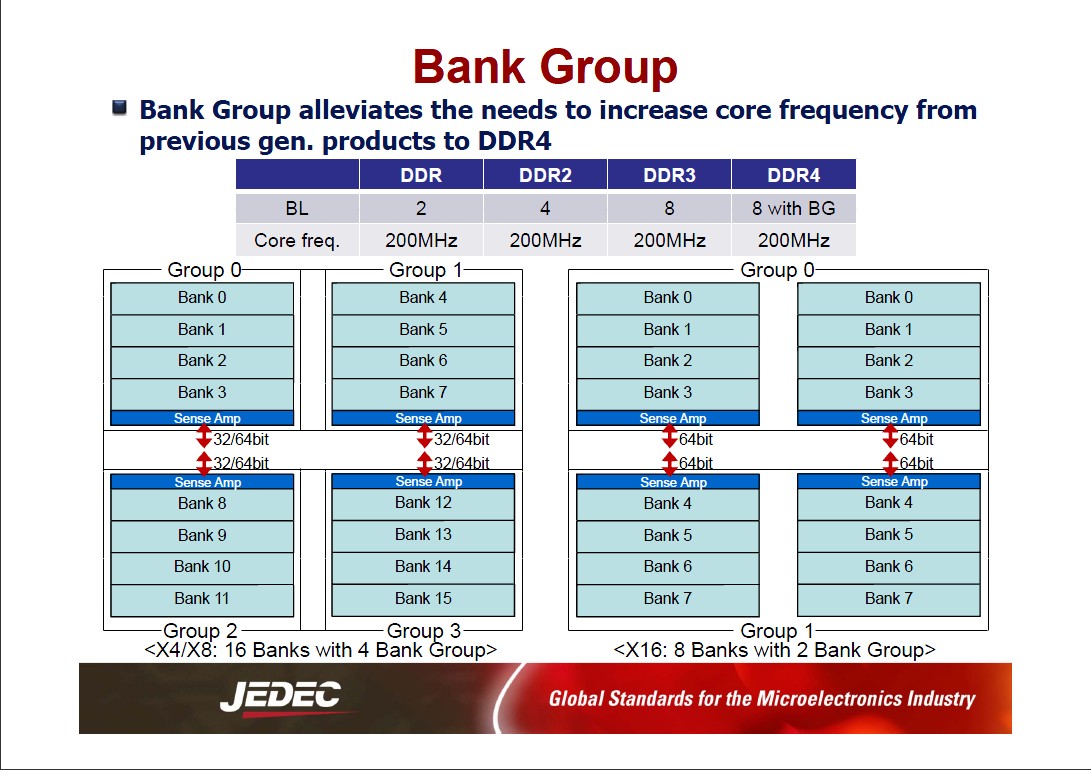

図2　DDR4 SDRAMではバンク・グループ（Bank Group）を導入

　読み出しあるいは書き込みでは，異なるバンク・グループを連続してアクセスすると，実効的には16個のデータのプリフェッチ（16nプリフェッチ）と同じ速度が得られる．ただし同じバンク・グループを連続してアクセスした場合，動作速度はいくらか低下する（図3）．16nプリフェッチを採用しなかったのは，シリコン・ダイ面積の増加（製造コストの増加）を嫌ったためである．

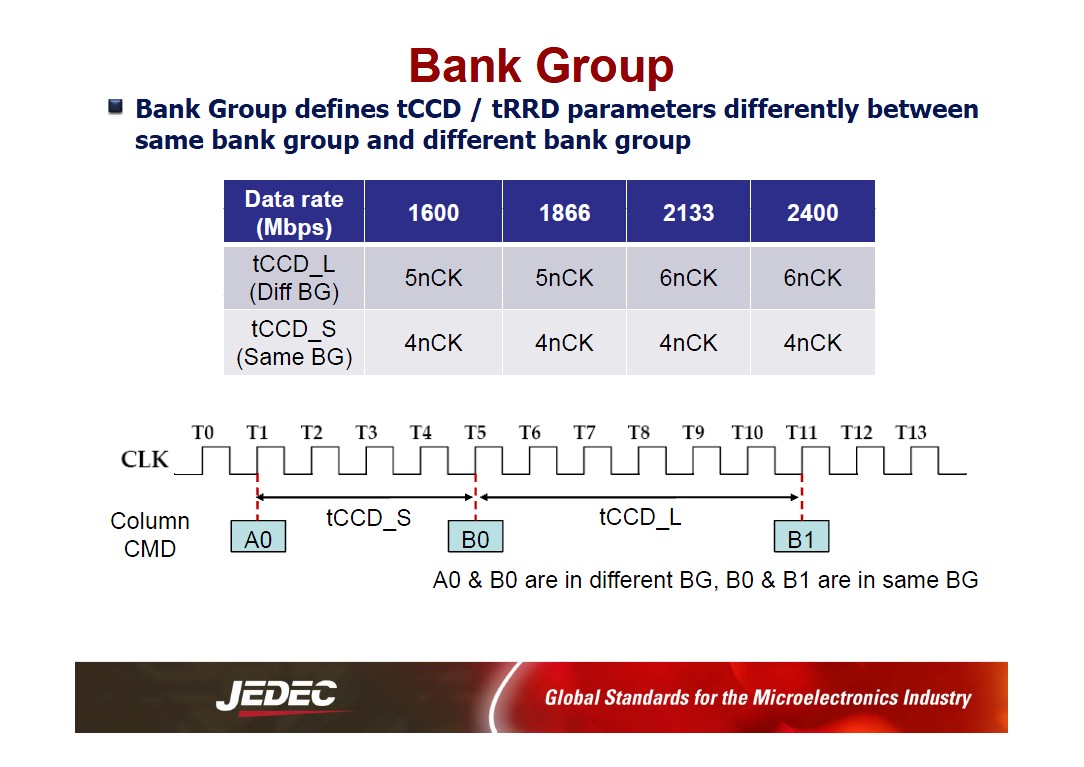

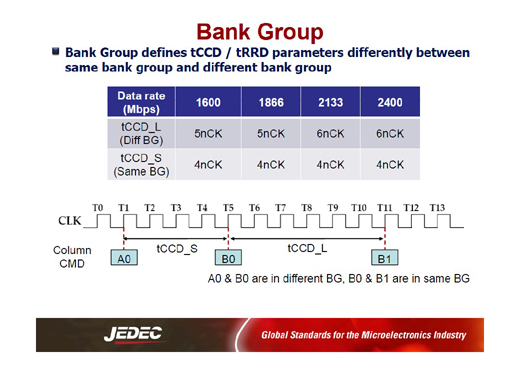

図3　読み出しバンクの違いによる遅延時間の変化

　また消費電力（厳密にはデータ入出力速度当たりの消費電力）を低減するために，電源電圧をDDR3の1.5Vから，DDR4では1.2Vに下げている．電源は3種類を必要としており，コア電源が1.2V，入出力電源が1.2V，ワード線駆動用電源が2.5Vとなる．DDR3との大きな違いは，ワード線駆動用電源ピンを設けたことだ．DDR3まではワード線駆動用に高めの電圧を内部昇圧回路で発生させていた．内部昇圧回路による消費電流を削るため，DDR4では外部電源を別に設けることにした．

　データ入出力線の終端手法にも違いがある．DDR3ではデータ・バスをCTT（Center Tap Terminated）インターフェースとしているが，DDR4ではPOD（Pseudo Open Drain）インターフェースとなる．PODだと出力がゼロ（論理値が「低」）のときにだけ電流が流れる．そこでDDR4では，出力にDBI（Data Bus Inversion）ビットを付加して8ビット並列バス出力の中で「ゼロ」を出力するビットを，DBIビットを含めて4ビット以下に抑え，消費電力を低減している．
