統合型プリント基板CADツールの運用方法　――回路設計者とプリント基板設計者の共同作業を成功させよう！

●回路図エディタを中心にツールが連携動作

　設計入力機能としては，回路図エディタを中心に回路シミュレータとPLD/FPGA設計ツールが統合されています．統合型ツール内部での密な連携に加え，他社製CADツールのファイルを読み書きする機能も備えています．

1）統合ライブラリ

　回路図シンボルに，プリント基板設計用のフットプリントやSPICEシミュレーション・モデルをリンクするだけでなく，ライブラリ・データ自体を一つのライブラリ・ファイルとして管理します．VHDLデータやIBISモデルは別ファイルとして格納されており，回路図シンボルのプロパティによりリンクして呼び出します（図4）．

2）レイアウト・ツールとの同期

　回路図エディタ上で回路を変更した場合，コマンド一つで変更内容をレイアウト・ツール上のレイアウトに反映できます．またクロス・プロービング機能により，回路図とレイアウトを相互に照合できます．

3）SPICEシミュレータの起動

　プリント基板用の回路図からコマンド一つでシミュレータを起動し，シミュレーションを開始できます．

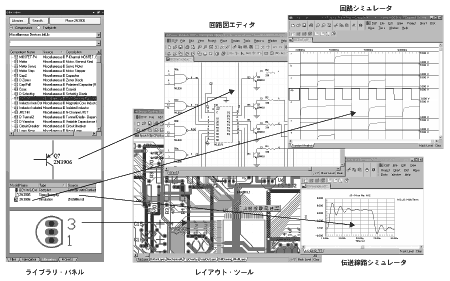

〔図4〕統合ライブラリ
回路図シンボルのプロパティに，各ツールで使用するライブラリやモデルが割り付けられている．統合ライブラリにプリント基板のフットプリントやシミュレーション・モデル，I/Oモデルを割り付けておけば，レイアウト設計やシミュレーションをすぐに実行できる．フットプリントとシミュレーション・モデルについては，統合ライブラリの中にデータのコピーを保持する．
