統合型プリント基板CADツールの運用方法 ――回路設計者とプリント基板設計者の共同作業を成功させよう！
3）シミュレータの起動
Component Linksのコマンドで回路図上の部品データとレイアウト上の部品データをリンクさせたあと，伝送線路シミュレータを起動します（図12）．これでシミュレータは回路図エディタとレイアウト・ツールからデータを取得し，配線長と特性インピーダンスの計算を行います．ただし，この段階ではまだ信号劣化の計算は行われません．
4）個々の配線の特性を調べる
シミュレータの設定画面上で特定のネットを指定し，その信号の特性を調べます．ここではアドレス線A14の特性を調べました（図13）．結果を見ると，約3Vもの振幅のリンギングが発生しています．

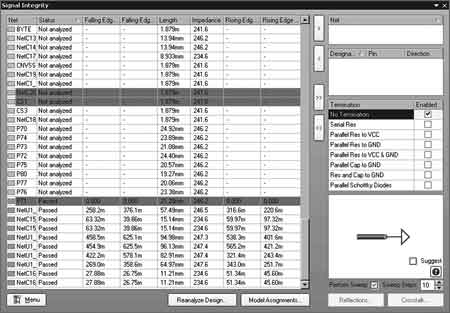

〔図12〕シミュレータの起動
プリント基板のレイアウト画面からシミュレータを起動すると，回路図とレイアウトから必要なデータを読み込み，シミュレータの画面が表示される．配線長と特性インピーダンスが表示されるので，全体をざっと見渡すとよい．特性インピーダンスは，ほとんどの配線が250Ωくらいになっていることがわかる．

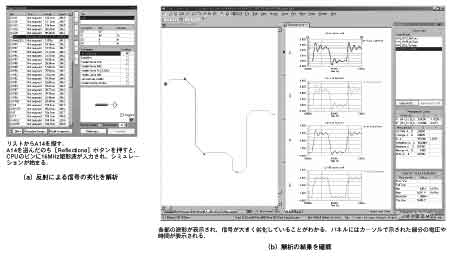

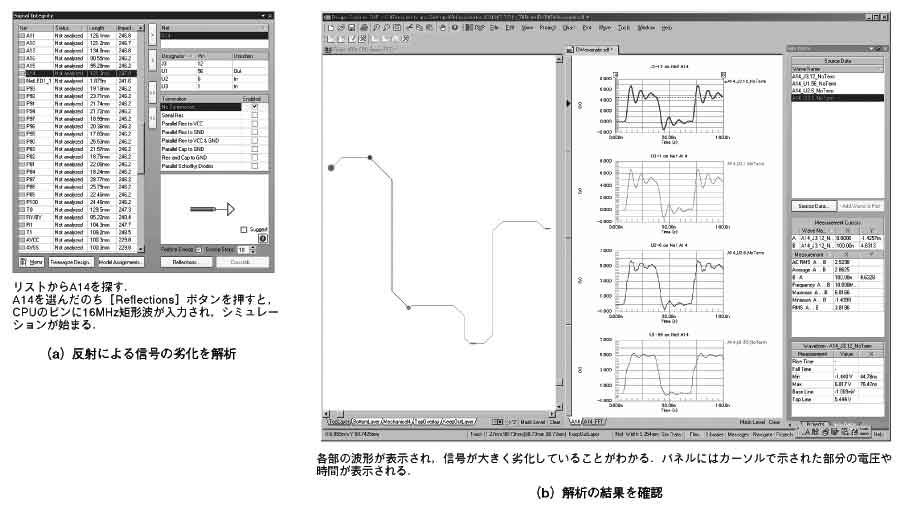

〔図13〕アドレス線A14の特性を調べる
両面基板では，クロック周波数が16MHzであっても，無視できない信号の劣化が起こることがわかる．
