　しかし，よく見るとむだな配線の折れ曲がりやT分岐している部分があります．また，エラーが残っている部分があるので，この部分は人手で修正する必要があります．自動配線したものは，人手による配線のものと比べると配線が分散しています．このため，人手による配線でははっきりと束になっているバスが，自動配線ではどこを走っているのかよくわかりません．内層でグラウンドを配線する4層基板では特に問題ありませんが，両面基板の場合には広いグラウンドのベタ・エリアを確保できないため，ノイズに対して不利になります（図17）．

　この自動配線に用いたパソコンのCPUはPentium MMX（動作周波数は233MHz），メイン・メモリは256Mバイトです．4層基板の配線に25分44秒かかりました（図18）．筆者の感覚では，パソコンの非力さを考慮しても遅いように思いましたが，最近のコンピュータはこの10倍くらいの速さで動作するので，実用性に与える影響はそれほど大きくないと思います．

　この結果から，筆者自身の自動配線ツールに対する評価は，「多少頼りないが，うまく使えば十分しごとの役に立つ道具」といったところです．このように実際に試してみると，自動配線ツールの癖がわかります．自動配線ツールは万能ではなく，また製品ごとに強い癖を持っています．自動配線をしごとに役立てるためには，癖と能力の限界を理解してうまく使いこなすことがたいせつです．

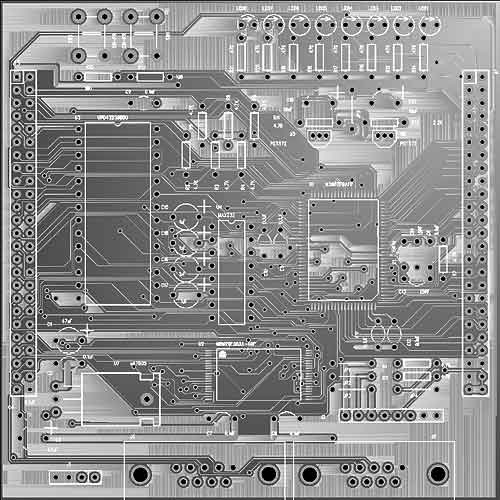

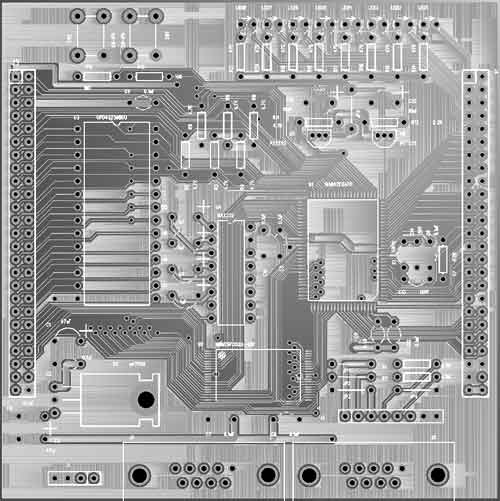

〔図17〕自動配線した基板にはベタ・エリアが配置しにくい
広いグラウンドのベタ・エリアを確保できないため，両面基板の場合にはノイズに対して不利になる．

〔図18〕自動配線の処理時間
使用したパソコンのCPUはPentium MMX（動作周波数は233MHz），メイン・メモリは256Mバイト．4層基板の配線に25分44秒かかった．
