プログラマブル・ロジックを集積したSHマイコンのすべて（後編）　――ソフト開発環境とハード開発環境をシームレスにつなぐ

1）プロジェクトを作成する

　まず，プロジェクト・ファイルを作成する（図5）．また，使用するデバイス，CSLのサイズ，パッケージを選択する．なお，現在のFastChipはTriscend社のデバイスしか選択できない．現在，サポートしているデバイスとしては，8051相当の8ビット・マイコン（8032Turboコア）を搭載したE5シリーズと，32ビットRISCプロセッサ（ARM7TDMIコア）を搭載したA7シリーズがある（コラム3「ローエンドのプログラマブル・ロジック内蔵マイコン」を参照）．

2）CSLへIPモジュールを取り込む

　FastChipのメイン・ウィンドウの上部には，メニュー・バー，およびCPUや周辺モジュールの設定ボタンが並んでいる．左側にはIPモジュール・ライブラリが表示されている．真ん中の大きな枠にCSL内部のようすが表示される（図6）．

　IPモジュールをCSLに取り込む場合，IPモジュール・ライブラリの枠からCSLの枠へ，必要な機能のアイコンをマウスでドラッグ・アンド・ドロップする．このとき，FastChipのメイン・ウィンドウの下方に，IPモジュールが消費するCSLセル数や外部端子数，CSL内部のセレクタ（デコーダ）数などの見積もり値が表示される．

　図6では，コマンド・レジスタと7セグメント・ドライバのモジュールをドラッグ・アンド・ドロップしている．

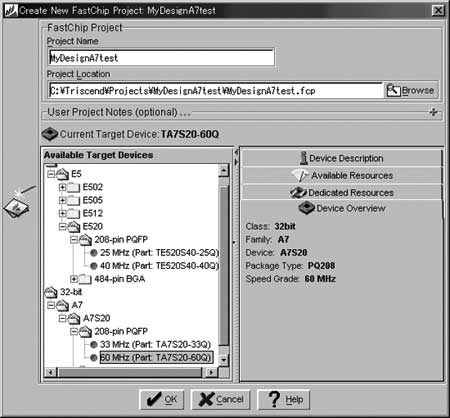

〔図5〕プロジェクトの生成
プロジェクト・ファイルを生成する．対象デバイスの選択もこの画面で行う．ここでは，A7シリーズのTA7S20-60Qを選択した．

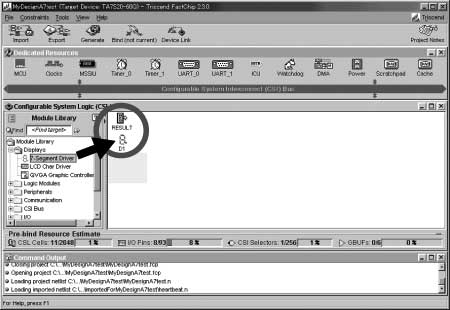

〔図6〕CSLにIPモジュールを取り込む
コマンド・レジスタのアイコンをドラッグ・アンド・ドロップして，「RESULT」というコンポーネント名を付ける．次に，7セグメント・ドライバのアイコンをドラッグ・アンド・ドロップして，「D1」というコンポーネント名を付ける．
