プログラマブル・ロジックを集積したSHマイコンのすべて（後編） ――ソフト開発環境とハード開発環境をシームレスにつなぐ
9）バインド（コンフィグレーション）を行う
ここまできたら，いよいよ全体をまとめ上げる作業に入る．メイン・ウィンドウのBindボタンを押すと各種の設定，配置，配線，静的タイミング解析などが始まる（図13）．作業の進捗状況を示すダイアログ・ボックスが現れ，以下の順番で作業が進行していく．
- 結線チェック，エラー・チェック
- CSL内のセレクタ（アドレス・デコーダ）の設定
- CSLへの論理のマッピング
- 配置
- 配線
- 静的タイミング解析
- コンフィグレーション用ビット・ストリーム・データの生成

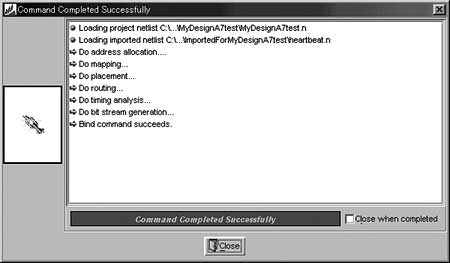

〔図13〕バインド
ここまできたら，いよいよCSLのコンフィグレーションである．信号の結線チェックを行った後，CSL内部のセレクタの設定やマッピング，配置，配線，静的タイミング解析を行い，最後にコンフィグレーション用データ・ストリームを生成する．
