● ステート・マシン・カウンタの設計

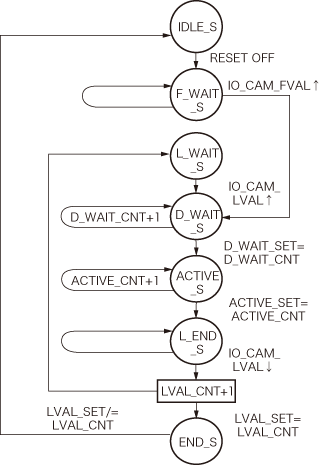

次にシーケンスを作るためのステート・マシン（図6-5）です．このシーケンスを繰り返すことによって動画となります．
図6-5 INPUT_BLOCKのステート・マシン図
・IDLE_S
IDLE_Sは最初のステートです．リセット解除後はF_WAIT_Sに移行します．・F_WAIT_S
F_WAIT_SはIO_CAM_FVALの立ち上がりを待ちます．立ち上がりが確認できたらD_WAIT_Sに移行します．それ以外は本ステートで待機します．・L_WAIT_S
L_WAIT_SはIO_CAM_LVALの立ち上がりを待ちます．立ち上がりが確認できたらD_WAIT_Sに移行します．それ以外はこのステートで待機します．・D_WAIT_S
D_WAIT_S は有効データを待つためのカウンタ（D_WAIT_CNT）が動作します．設定されたカウント数（30CLK＋SIG_CAM_DELAY値）後，ACTIVE_Sに移行します．・ACTIVE_S
ACTIVE_Sは有効データのカウンタ（ACTIVE_CNT）が動作します．設定されたカウント数（ACTIVE_SET＝1024CLK）後，L_END_Sに移行します．ACTIVE_Sに滞在している間にFIFOへのライト・リクエスト（FIFO_WRREQ）を発行します．・L_END_S
L_END_SはIO_CAM_LVALの立ち下がりを待ちます．立ち上がりが確認できたらLVAL_CNTを1カウント・アップさせます．このとき，LVAL_CNTと設定されたライン数（LVAL_SET）が一致した場合はEND_Sに移行し，それ以外の場合はL_WAIT_Sに移行します．
END_Sはシーケンスの終了処理をするだけのステートです．LVAL_CNTをクリアし，次のクロックでIDLE_Sに移行します．

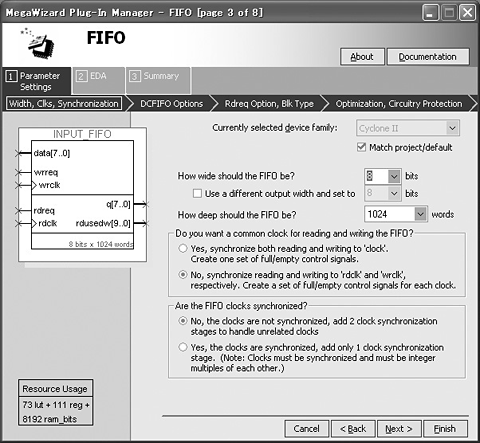

入力部から処理部へのデータの受け渡しは，Dual-Clock FIFOを使っています（図6-6）．これは処理部で使用できるデータに変換（異なるクロックの同期化）を行うためです．処理部からのSIG_CLKおよびSIG_CAM_RD_ENに同期してデータを出力しています．
図6-6 Dual-Clock FIFOを設定
