事例6．画像表示変換回路
岩本 直樹，別生 朋也
本稿ではカメラ画像に以下の処理を行うために必要なFPGAの設計について解説します（図6-1）．

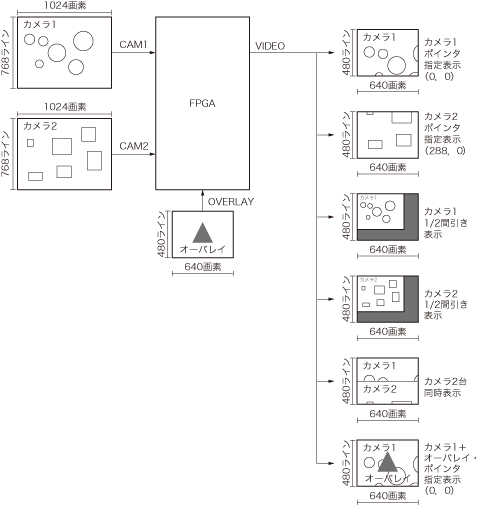

図6-1 制作する表示変換回路による表示パターンのイメージ図
- 一部を拡大表示
- 間引き表示
- 2台のカメラ画像を同時表示
- 任意の画像を重ね合わせて表示
このハードウェア構成の1例を図6-2に示します．ここで例に挙げたハードウェアでは以下の処理を行います．

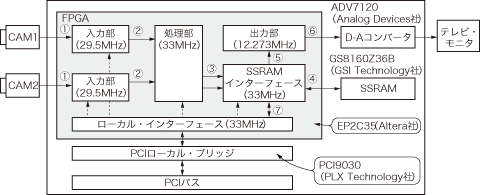

図6-2 ビデオ回路の機能ブロック例
(1) カメラ1（CAM1），カメラ2（CAM2）から入力部に画像データが入力されます．
(2) 入力部のデータを処理部で使用できるデータに変換（異なるクロックの同期化）します．
(3) 処理部にて画像処理されたデータを同期SRAM（SSRAM）に出力します．
(4) SSRAMのリード/ライト・アクセス制御を行います．
(5) SSRAMからテレビ・モニタ出力用のデータを入力します．
(6) 出力部でビデオ同期信号（SYNC，BLANK）と画像データを生成し，D-Aコンバータに出力します．
(7) PCIバスからSSRAMのリード/ライトを行います．
