磁界結合を利用した"ワイヤレスICE"を開発 ―― マイコンのデバッグ用I/O信号が不要になる
表2に示すように，デバッガ接続コネクタを削減できたり，プリント基板の配線スペースの制約がなくなるなど，原価低減や小型化にも寄与します．
| 組み込みシステム | マイコン | 副次的効果 | |
| メ リ ッ ト | ・エミュレータ接続コネクタが不要（スペース，コスト削減） ・プリント基板の配線や配線領域，切り替え回路などの確保が不要 ・マイコンのパッケージ上面を利用するためプリント基板のレイアウト自由度が高い | ・I/Oピン（1～７本，デバイス仕様による）がエミュレータに占有されない．ユーザI/Oとして100%利用可能 ・保守，改良などのために，マイコンを外すことなくプログラムの書き換えや評価が可能 | ・通信手段が超近距離最適化された専用通信になり，隠匿性があるため，傍受が困難 ・通信系が磁界結合であるため，組み込みシステムとエミュレータ・システムの電源や信号系が分離される．つまり，電位差があっても電流の回り込みによる故障が起きにくい |
表2 磁界結合無線デバッグ・システムのメリット
もう少し詳しく，磁界結合無線デバッグ・システムの構成について見てみましょう．
● 無線プローブとマイコンにコイルを取り付ける
図3に示すように，非接触通信を実現しているのは，無線プローブとマイコンのそれぞれに設けた小さなコイルです．今回の試作では，3個のコイルをデバッガ側の無線プローブとマイコン側のチップの双方に内蔵しています．無線プローブに設けたコイルは1.0mm角の小コイル，マイコンに内蔵したコイルは0.6mm角の微小コイルです．

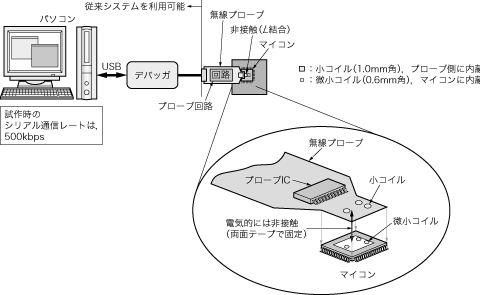

図3 磁界結合無線デバッグ・システムの構成
システム構成と非接触通信を実現している場所を説明している．非接触通信を行っている場所はマイコンのパッケージ上面であり，非接触通信は無線プローブとマイコンに設けた小さなコイル（磁界結合）が担っている．今回の試作では，3個のコイルをデバッガ側の無線プローブとマイコン側のチップのそれぞれに内蔵した．
