磁界結合を利用した"ワイヤレスICE"を開発 ―― マイコンのデバッグ用I/O信号が不要になる

　クロック信号そのものの伝送においては，受信側で再生タイミングを規定する信号がないため，非同期方式でクロック波形を再生する必要があります．そのために，送信側ではパルスではなく，矩形状の電流波形をコイルに流します．矩形波の立ち上がりエッジおよび立ち下がりエッジで，受信コイルには正および負の電圧パルスが発生します．パルス波形から元のクロック波形を再生する復調器として，判定しきい値にヒステリシス特性を持つ比較器を使用します．正のパルス波形を通すと出力は'1'に保持され，負のパルスを通すと出力は'0'に保持されます．このようにして，矩形状のクロック波形を再生できます．

　送受信機に供給されるクロック信号のスキューを調整するため，各送受信機は可変遅延素子を搭載しています．レジスタの値を設定することで，遅延量を変えられます．

4．デモ・システムを用いたマイコンとプローブの無線通信

● 2台のICEを用いてデモ・システムを構成

　2006年11月にET2006で紹介したデモンストレーション用の装置（以下，デモ・システム）における送信データと受信データの流れを写真2に示します．基本的にシステム構成は前述の図2（a）と同じ構成になります．

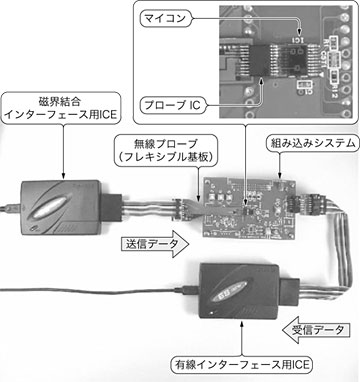

写真2　デモ・システムの送信データ，受信データの流れ
2台のオンチップ・エミュレータで送信データ，受信データを分担している．本来，1台のオンチップ・エミュレータで送受信処理を行う．デモ展示では，シンプルな構成とし，仮にデータが化けても表示を継続できる1方向のデータ処理とした．
