磁界結合を利用した"ワイヤレスICE"を開発 ―― マイコンのデバッグ用I/O信号が不要になる
2．磁界結合無線デバッグ・システムってどんなもの？
● マイコンとICEが非接触で通信できる！
従来のシステムと今回試作した磁界結合無線デバッグ・システムの構成を図2に示します．一番大きな差異は，マイコンとオンチップ・デバッグ・エミュレータの間の接続方法にあります．従来のシステムは有線シリアル通信でしたが，今回の試作品は，磁界結合無線デバッグ・インターフェースによる非接触通信です．

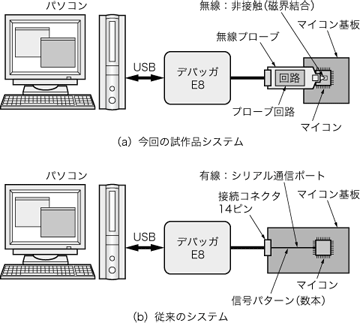

図2 オンチップ・デバッグ・エミュレータのシステム構成を比較
従来のエミュレータと今回試作したシステムの構成を比較している．一番大きな差異は，マイコンとオンチップ・デバッグ・エミュレータの間の接続方法にある．今回の試作品は，磁界結合無線デバッグ・インターフェースによる非接触通信であり，従来システムは有線シリアル通信であった．
● マイコンとICEの接続が不要に，使えるI/Oが増加
組み込みシステムとエミュレータの間の通信が無線，非接触になることにより，表2に示すメリットが生まれます．直感的に分かりやすいのは，デバッガとの接続ピンが不要になることです．例えば，20ピン・マイコンの場合，1本のI/Oは全I/Oの5%に相当します．1本でもI/Oが増える（デバッグ通信用の専用ピンを削除し，汎用のI/Oとする）メリットは大きいと考えられます．
