磁界結合を利用した"ワイヤレスICE"を開発 ―― マイコンのデバッグ用I/O信号が不要になる

　デモ・システムは，1台のパソコンと2台のオンチップ・デバッグ・エミュレータ（ルネサス テクノロジ製のE8）を用いました．一方のエミュレータからデータを送信し，他方のエミュレータで受信してパソコン画面に表示させます．

　データの送信では，磁界結合インターフェース用オンチップ・デバッグ・エミュレータからのデータを，無線プローブ経由でマイコンへ送信します．

　また受信では，有線インターフェース用オンチップ・デバッグ・エミュレータがマイコンからのデータを受信し，デバッガへ表示します．

● 通信はほぼ成功したが，データ化けも発生

　本システムのデモ用の画面イメージを図12に示します．デバッガのバッチ機能を使って，数秒ごとに256バイトの任意の同じデータ（00h，00h，12h，34h，55h，55h，AAh，AAh，FFh，FFh）を送信しました．受信側は受信データをそのまま表示しています．

　この画面イメージでは，55h（0x01010101）の送信データの一部が，5Fh（0x01011111）やD5h（0x11010101）などのように，ビットの立つ方向へ化けている様子が分かります（図12の丸で囲んだデータ）．

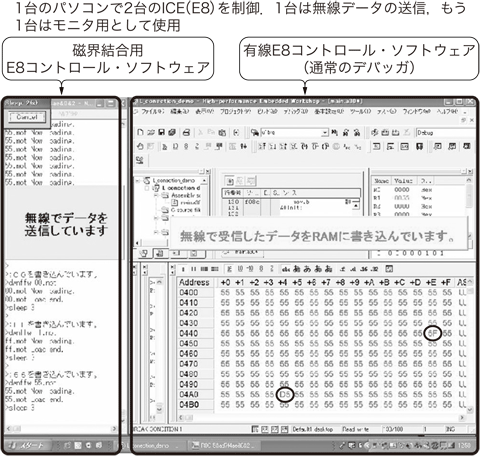

図12　ET2006で行ったデモの送受信の画面イメージ
デモ・システムの制御ソフトウェア画面のイメージ．左の枠が磁界結合無線によるマイコンへの送信データで，数秒ごとに任意のデータを発生させている．右の画面は，マイコンが受信したデータを内蔵RAMへ転送し，有線シリアルでデバッガへ送ってデータを表示させている．丸印の個所は，データ化け（デモンストレーションでは，ビットの立つ方向が多かった）を示す．
