携帯電話に搭載される「Ｄ級アンプ」 　――LCフィルタが不要で高効率

　テレビ電話機能付き携帯電話にD級アンプICが搭載され始めています．こうした用途のD級アンプICは高効率でありながら，外付けのLCフィルタが必要ありません．ここでは，米国Texas Instruments社のD級アンプIC「TPA2005D1」の動作原理，およびD級アンプが携帯電話に利用できるようになった背景について説明します．また，機器の薄型化の観点から注目を集めているピエゾ型圧電スピーカの駆動方法についても述べます．　　（編集部）

　今年（2003年）は，3G（第3世代）携帯電話サービスの普及が期待されています．このサービスが広がると，テレビ電話のように画面を見ながら話す機会が増えます．移動体通信事業者の中には，携帯電話端末（以下，端末と呼ぶ）について，スピーカを使った連続通話時間を明示するところも出てきているようです．そして，端末の連続通話時間を長くするため，電力効率の高いD級アンプに対する要求が高まっています（図1）．ここでは，実際に3G端末に採用されている米国Texas Instruments社のD級アンプIC「TPA 2005D1」について紹介します．まず，本ICの概要を表1に示します．

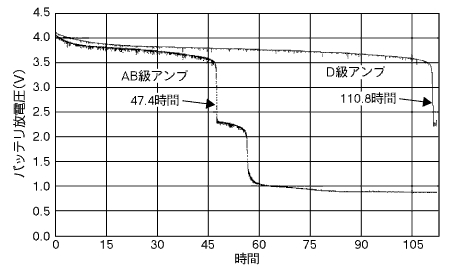

〔図1〕バッテリの寿命比較
ニッケル水素電池（1200mA/h）を使用し，1W出力のD級アンプとAB級アンプを連続動作させたときのバッテリ寿命を比較した．D級アンプは110.8時間，AB級アンプは47.4時間となり，バッテリ寿命に約2.3倍の差が生じた．

〔表1〕TPA2005D1の仕様
