携帯電話に搭載される「Ｄ級アンプ」 　――LCフィルタが不要で高効率

　一方，図5のような完全な差動信号線路では，ICの内部でもRFノイズや電源変動がキャンセルされるため，ノイズが大幅に低減されます．差動方式のアンプのRFノイズ耐性を図5（c）に示します．ここでは，オーディオ・アンプにTDMA（time division multiple access；時分割多元接続）方式の携帯電話を10cm程度まで近づけて，BTL出力の＋側と－側の出力波形を測定しました．

　図4（b）からわかるとおり，従来型の差動アンプはRFノイズの影響を受けて，－側の出力に大きなリプルが観測されています．これは再生する音声の品質に大きく影響し，ブーンというノイズを発生させます．一方，完全差動タイプのアンプでは，図5（c）に示すとおりRFノイズによるリプルは観測されておらず，RFノイズに対する耐性が高いことがわかります．

　残念ながら，日本で一般的に使用されている音源LSIまたはCODEC LSIはシングルエンド出力のものが多く，完全差動出力のメリットを十分に生かせる機会は少ないようです．ただし，これら前段のICに基準電圧の出力がある場合，差動入力の片側に音声信号を，さらにもう片側に基準電圧を接続することにより，メリットを引き出すことができます．いずれにせよ，今後は差動出力のICが登場することが望まれます．

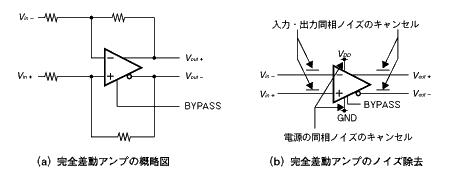

〔図5〕完全差動アンプの概略図
（a）は完全差動アンプの概略図である．（b）のように，入力，出力，電源，グラウンドで同相のノイズをキャンセルする．このため，RFノイズの除去に有効である．また，場合によっては入力側のカップリング・コンデンサが必要ない．（c）では，RFノイズを受けてもリプルが発生していない．
