携帯電話に搭載される「Ｄ級アンプ」 ――LCフィルタが不要で高効率
●RFノイズ耐性が優れた差動方式を採用
高速に信号処理を行う携帯電話の基地局のベースバンド処理では，同相ノイズをキャンセルしたり，偶数次の高調波を削減できることから，完全差動の高速アンプが使われています．同様に，本ICでは，RFノイズをキャンセルしたり，2次の高調波を削減するため，完全差動のアーキテクチャを採用しました．これは，端末向けのオーディオ・アンプとしては初めてのことだと思います．
図4（a）に，従来の差動アンプの概略図を示します．この方式では，入力された差動の信号が初段のアンプで増幅され，その出力を次段のアンプで反転させてBTL（bridge tied load）の出力を作り出しています．そのため，ICの内部でRFノイズの影響を受けやすく，また，電源変動に対しても影響を受けやすくなっています（図4（b））．

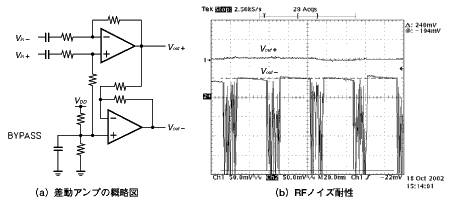

〔図4〕 従来の差動アンプ
（a）は差動アンプの概略図である．従来の差動入出力のオーディオ・アンプは，＋側の出力を反転させて－側の出力としている．また，端末からのRFノイズを受けて，（b）のように差動出力の片側に約20Hz周期で200mV程度の大きなリプルが観測される．
