携帯電話に搭載される「Ｄ級アンプ」 　――LCフィルタが不要で高効率

　通常の音声再生時の出力MOSFETの状態を図7に示します．＋出力の"H"側と－出力の"L"側がONの状態と，－出力の"H"側と＋出力の"L"側がONの状態の2パターンが存在します．いわゆる2値のディジタル値といえます．

　本ICの場合も，両出力が0Vから電源電圧までスイッチングする変調手法を採用しています．しかし，OUTPとOUTNは無入力時に相互に同相となります（図8）．そして，正出力電圧時のOUTPのデューティ・サイクルは50%以上であり，OUTN出力は50%以下になります．同様に負出力電圧時のOUTPのデューティ・サイクルは50%以下であり，OUTN出力は50%以上になります．負荷にかかる電圧は大部分のスイッチング期間を通して0Vになり，スイッチング電流が激減し，負荷におけるI²R損失（抵抗性の損失）を低減します．

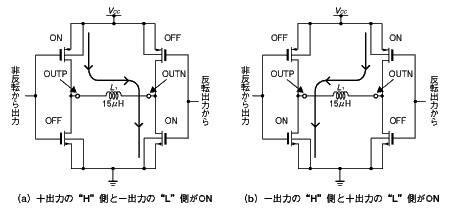

〔図7〕 従来のPWM変調方式
従来のD級アンプのPWM変調方式には二つの出力状態が存在する．（a）は＋出力の"H"側と－出力の"L"側がONの状態（出力が＋側に振れている状態）である．一方，（b）は－出力の"H"側と＋出力の"L"側がONの状態（出力が,－側に振れている状態）である．

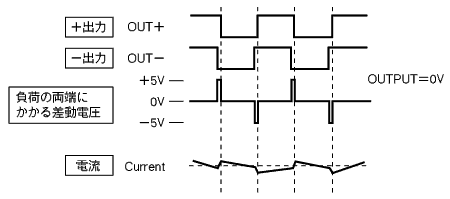

〔図8〕TPA2005D1のPWM変調方式の無音時の波形
本ICのPWM変調方式では，無音時の出力波形は＋出力と－出力の位相が同相である．スピーカの両端の電圧はつねにほぼ0Vのため，スピーカにはほとんど電流は流れない．このため，スピーカに直結しても問題はない．
