携帯電話に搭載される「Ｄ級アンプ」 　――LCフィルタが不要で高効率

●直接スピーカに接続できるD級アンプの内部構成

　図3に本ICの内部等価回路を示します．差動の入力段にアナログの信号が入力され，初段の増幅段で入力抵抗Riと内蔵する抵抗（150kΩ）の比で増幅されます．この増幅された信号が内部で生成した250kHzの三角波とコンパレータで比較され，その結果がパルス幅変調（PWM：pulse width modulation）の波形になります．PWM波形はさらに250kHzの方形波との比較によってグリッチが取り除かれ，ゲート・ドライバ（ゲート駆動制御回路）に入力されます．そして，内部のMOSFETをON/OFFし，PWM信号が出力されることになります．

　LCフィルタが不要ということで，本ICに内蔵されているものと勘違いされることもありますが，出力は250kHzのPWM波形で，直接スピーカにこの矩形波が入力されることになります．ICの内部には過電流保護回路（過電流検出部に含まれる）が入っており，出力間で短絡した場合や出力対グラウンドで短絡した場合，シャットダウンされるようになっています．復帰させるときは，SHUTDOWNピンにラッチをかけます（一度信号を"L"にしてから"H"にする）．

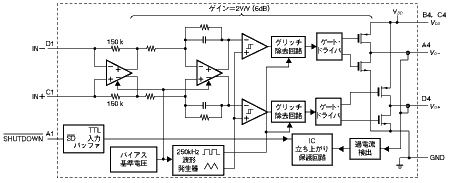

〔図3〕D級アンプICの内部等価回路
差動の入力段にアナログの信号が入力され，初段の増幅段で入力抵抗Riと内蔵する抵抗（150kΩ）の比で増幅される．この増幅された信号が内部で生成した250kHzの三角波とコンパレータで比較され，その結果がパルス幅変調の波形になる．PWM波形はさらに250kHzの方形波との比較によってグリッチ・ノイズが取り除かれ，ゲート・ドライバに入力される．そして，内部のMOSFETをON/OFFし，PWM信号が出力されることになる．
