携帯電話に搭載される「Ｄ級アンプ」 ――LCフィルタが不要で高効率
音声再生時の出力MOSFETの状態は，図9に示すとおり，＋出力の"H"側と－出力の"L"側がONの状態，－出力の"H"側と＋出力の"L"側がONの状態，＋出力の"H"側と－出力の"H"側がONの状態，＋出力の"L"側と－出力の"L"側がONの状態の4パターンが存在します（後ろの2パターンでは，負荷にかかる電圧が0Vになる）．これは，いわば3値のディジタル値と言えます．それぞれの変調方式の出力波形を図10に示します．
〔図9〕TPA2005D1のPWM変調方式（3値）

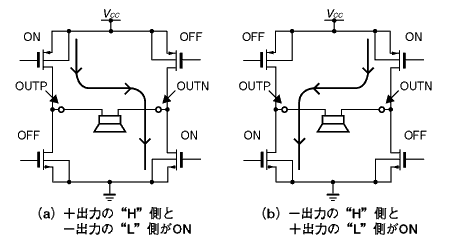

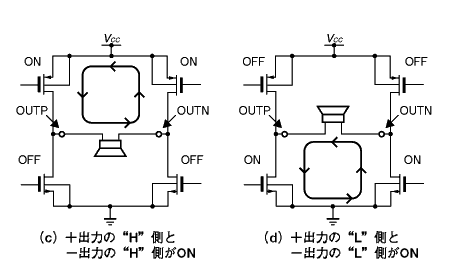

本ICのPWM変調方式には四つの出力状態が存在する．（a）は＋出力の"H"側と－出力の"L"側がONの状態（出力がプラス側に振れている状態）．（b）は－出力の"H"側と＋出力の"L"側がONの状態（出力がマイナス側に振れている状態）．（c）は＋出力の"H"側と－出力の"H"側がONの状態（出力は0V）．（d）は＋出力の"L"側と－出力の"L"側がONの状態（出力は0V）．これは，＋，－，0の3値のディジタル値と言える．
〔図10〕 PWM制御の違い

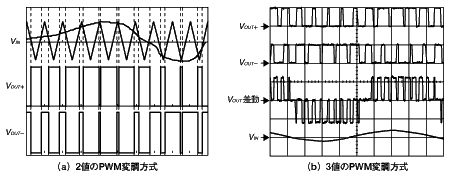

（a）は従来のPWM変調方式．入力波形と三角波をコンパレータで比較した結果がPWM波形になる．アナログの振幅レベルが大きくなるとき，PWMのデュティ・サイクルが大きくなる．（b）は本ICの3値のPWM変調方式．
