プログラマブル・ロジックを集積したSHマイコンのすべて（前編） ――FPGA/PLD市場に参入する日立製作所の取り組み
Column6 Triscend社のプロフィール
Triscend社は，米国カリフォルニア州Mountain Viewに本社を置く，ベンチャのファブレス半導体メーカである．
現在，同社からリリースされている製品は，8ビット8032"Turbo"（8051コンパチ）をコアにしたCSL内蔵の「E5シリーズ（最大動作周波数40MHz）」と，32ビットRISC ARM7TDMIをコアにした「A7シリーズ（最大動作周波数60MHz）」がある（図A，表A）．
同社は，1997年に設立された．プログラマブル・ロジック内蔵の組み込み向けマイコンを世界で初めて開発・出荷した実績がある．

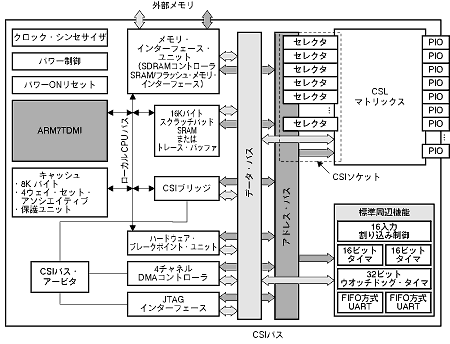

〔図A〕CSoC「A7シリーズ」のブロック図
Triscend社のA7シリーズは，32ビット RISC CPU ARM7TDMIをコアに，CSLマトリクス（FPGA）を内蔵した製品である．最大動作周波数は60MHz．E5と同じくCSLはCSI-BUSを介してCPUやDMACから1サイクルでアクセスできる．
〔表A〕A7シリーズの製品概要
|
製品名
|
内蔵プロセッサ
|
内蔵周辺機能
|
内蔵RAM
|
|
TA7S05
|
ARM7TDMI 32ビットRISC CPU 8Kバイト・ユニファイド・キャッシュ バレル・シフタ 乗算器 サム命令 デバッグ機能 |
外付けフラッシュ・メモリ・インターフェース SDRAMメモリ・インターフェース DMAC×4チャンネル 16Ｃ550型UART×2 16ビット・タイマ 32ビット・ウオッチドッグ・タイマ 16入力割り込みコントローラ パワー管理 パワーONリセット回路 ハードウェア・ブレークポインタ JTAGデバッガ |
4K×32
ビット |
|
TA7S12
|
|||
|
TA7S20
|
|||
|
TA7S32
|
|
製品名
|
コンフィギャラブル・システム・
ロジック （CSL）内のセル数 |
CSIアドレス・セレクタ数
|
端子数 |
|
TA7S05
|
512
|
32
|
124
|
|
TA7S12
|
1,152
|
72
|
188
|
|
TA7S20
|
2,048
|
128
|
252
|
|
TA7S32
|
3,200
|
200
|
316
|
＊PIO端子数は各製品のパッケージや初期モードにより変わる
＊＊計画中，開発中の製品も含む
