プログラマブル・ロジックを集積したSHマイコンのすべて（前編） ――FPGA/PLD市場に参入する日立製作所の取り組み
7．CSLとSHマイコンのインターフェース

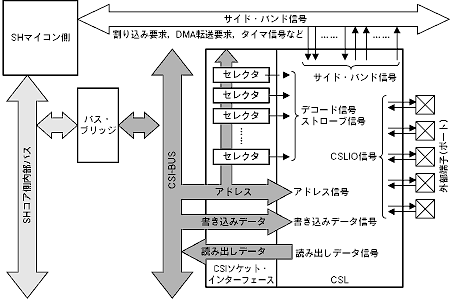

CSLが実際にマイコンにどのように組み込まれ，どのようにインターフェースを取るのかを図9に示す．
〔図9〕CSLのインターフェース
CSLはCSI-BUS経由でCPUからアクセスできる．CSIソケット・インターフェースのセレクタがアドレスをデコードして，デコード信号とストローブ信号を生成し，CSL内部に送る．バス信号そのものもCSL内で使用できる．外部端子とはCSLIO信号を介してCSL内部から出し入れできる．バス以外の割り込み要求やDMA転送要求，タイマ信号などのSH側のシステム信号は，サイド・バンド信号としてCSL内に接続されている．
