ARMベース・システムLSI開発の事例研究 ――CPUの選択，バス構成，グラフィックス処理やビデオ表示制御の取り扱い
さらにGDPは，転送する絵の色相・彩度・明度を変更しながら転送することができます．RGBそれぞれの色要素に対して独立に掛ける係数AとオフセットBを指定できます．
転送するピクセル値＝ピクセル値×A＋B
これにより，1個の材料にいろいろな効果を付けてフレーム・メモリ上に展開できます．
GDPの内部構造は図10に示すように，CPUに似た構造を持っています．アファイン変換における座標演算やアルファ・ブレンディング，色変換などの各処理は，固定小数点による高速演算回路で処理しています．

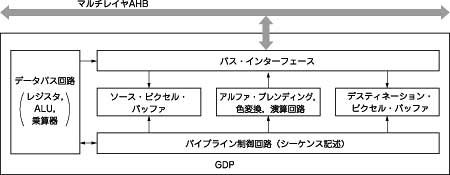

図10 GDPのブロック図
GDPは，グラフィックス・データをフレーム・メモリにBitBlt転送する一種のDMAコントローラだが，アファイン変換やアルファ・ブレンディングなどの複雑な処理があるため，構造はCPUに近い．内部的には，命令に相当するシーケンス記述がワイヤード論理で記述されており，それに従って5段パイプライン制御で動作する．BitBlt転送時のSDRAM性能の効率向上のため，一度に16ピクセルを連続リード/ライトできるように，ソース・ピクセル・バッファとデスティネーション・ピクセル・バッファが用意されている．
