ARMベース・システムLSI開発の事例研究　――CPUの選択，バス構成，グラフィックス処理やビデオ表示制御の取り扱い

　VDCの内部は図5のように，テレビ用のCRTC（CRTコントローラ）とLCDパネル用のLCDC（LCDコントローラ）に分かれています．CRTCの出力はビデオ・エンコーダとビデオDAC（D-Aコンバータ）を通して，コンポジット・ビデオ信号としてLSIから出力します．LCDCの出力はLCDパネルに直結可能な信号として出力しています．TFTに対してはRGBパラレル・データと同期信号，STNに対しては8ビット・データと同期信号です．

　CRTCとLCDCのそれぞれが横方向1ライン分のライン・バッファを持っています．1ラインの走査（SDRAM上のフレーム・メモリのリード）を開始したら，一気にバースト読み出しを行ってピクセル値をライン・バッファにためます．テレビやLCDパネルに対しては，表示タイミングに合わせて順次，ライン・バッファからピクセル・データを送出していきます．

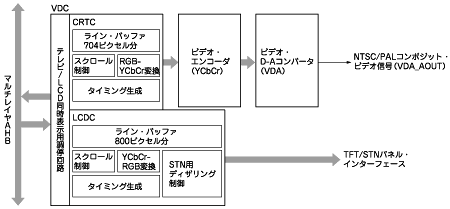

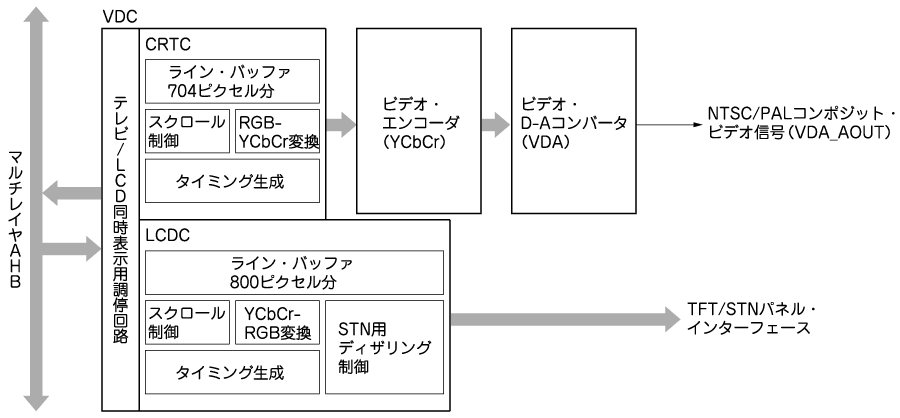

図5　VDCのブロック図
VDCは，テレビ表示用のCRTCとLCD表示用のLCDCから構成される．それぞれがフレーム・メモリを走査するためのバス・マスタになっており，CRTCはテレビのVGA表示時の横方向ピクセル数分の，LCDCはSVGA表示時の横方向ピクセル分のライン・バッファ（FIFOメモリ）を持っている．水平方向のブランキング期間の開始時からフレーム・メモリを横方向に走査（リード）し，ライン・バッファに格納する．ライン・バッファからは，テレビあるいはLCDの表示タイミングに合わせてピクセル値を取り出し，それぞれの表示装置に送る．マルチレイヤAHBのインターフェースのブロックには，テレビとLCDを同時に表示するための調停回路が入っている．CRTC側のビデオ・エンコーダIPはYCbCrデータでインターフェースする仕様だったので，CRTC内でRGBからYCbCrへの変換を行った．フレーム・メモリ上のピクセル値をYCbCrにするモードに設定されているときは，この変換回路をバイパスしている．LCDC側は基本的にはRGB値をそのままパネルに送出すればよいが，フレーム・メモリ上のピクセル値をYCbCrにするモードに設定されているときはYCbCrからRGBに戻す変換回路を通す．
