Serial Attached SCSIとの共存を考慮したPCI Expressシステム設計 ――最大性能を引き出すためのバッファ，エラー制御，レイアウトの考えかた
一方，逆方向の転送では，目標とする帯域幅に合致するように三つのバッファが必要です．x4のワイド・ポートにおいて，すべてのSerial Attached SCSIリンク（四つのリンク）がPCI Expressにフレームを送信している場合，Serial Attached SCSIリンク（x1で3Gbps）のデータ転送速度は，PCI Expressリンク（x1で2.5Gbps）のデータ転送速度を超えてしまいます．このオーバランを保証するために，複数のバッファを使わなければなりません．より高速なSerial Attached SCSIからのデータで満たされた一つのバッファは，低速なPCI Expressによってそれが空にされるまで利用できません（図4）．高速レートにおいて，バック・ツー・バック接続注8のフレーム数を最小限にするため，リンクのデータ転送速度の違いや低速リンクにおけるフロー制御の遅延，内部I/O管理の遅延を補償するために十分なバッファを配置します．
注8；バック・ツー・バック接続とは，シリアル・インタフェースでルータなどを接続する方法．

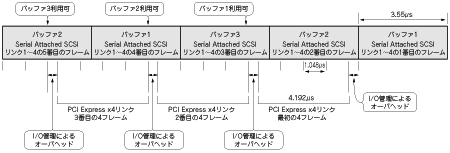

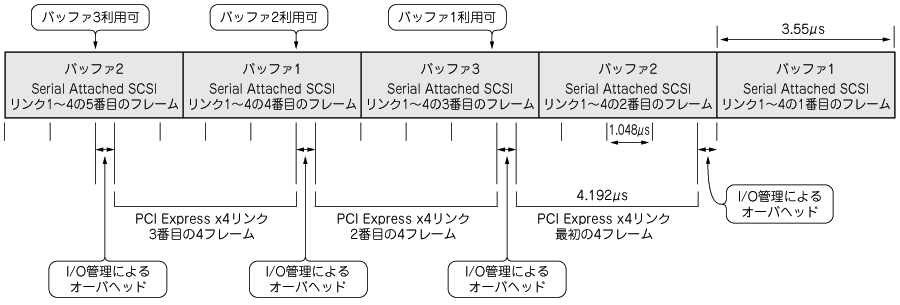

図4 フレーム・バッファの利用
Serial Attached SCSIからのデータで満たされた一つのバッファは，低速なPCI Expressによってそれが空にされるまで利用できない．
