つながるワイヤレス通信機器の開発手法（6） ――原理設計を行う 通信工学のおさらい
2．ワイヤレス通信に必須の高周波技術
古くから高周波技術は，ワイヤレス通信機器に固有，かつ必須の技術である．数百kHzの中波放送や数MHzの短波放送，数百MHzのテレビ放送，数百MHz～数GHzの移動体通信などがある．取り扱う周波数は年々高くなってきており，その技術の難易度も高くなっている．高周波についての主な要素技術を表2に示す．また，図2は表2の技術がどのように使われるのかを簡単に示したものである．以下に各回路の詳細を説明する．
〔表2〕高周波における要素技術
|
要素技術
|
機 能
|
| 周波数変換 | 取り扱いやすい周波数に変換する |
| 電力増幅 | 送信電力を得るために増幅する |
| 低ノイズ増幅 | 受信感度を向上するために増幅する |
| 発振 | 周波数変換に必要な周波数を発振する |
| フィルタ | 不要信号を除去する |
 |

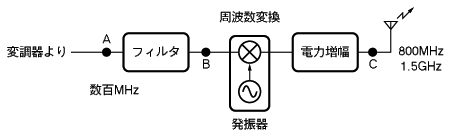

〔図2〕高周波の送信側
A点に変調信号が入る．送信したときに電波に不要な信号が含まれないように，入ってきた変調信号の不要信号をフィルタで除去する．発振器では周波数変換に必要な周波数の信号を発振する．B点の周波数は数百MHzなので，送信周波数の800MHzや1.5GHzに周波数変換する．その信号を送信に必要な電力まで増幅させる．受信系ではこの逆の動作を行うが，受信感度を向上させるため，電力増幅の替わりに低ノイズ・アンプを使用する．
