つながるワイヤレス通信機器の開発手法（6）　――原理設計を行う　通信工学のおさらい

　例えば，マルチパスは移動体通信では非常に深刻な問題である．マルチパスは，図13のように受信点において二つ以上の経路（パス）を通って信号が受信され，お互いが干渉し合って通信品質を劣化させることである．マルチパスによる通信の劣化を避けるため，最近の移動体通信ではOFDM（orthogonal frequency division multiplex）が脚光を浴びている．

　図14のように，OFDMはシリアル-パラレル変換を用いて低速のシンボル・レートに変換して送信する方式である．シンボル・レートが低いのでマルチパスに強い．送信した信号が二つのパスを通って遅延時間t1，t2で受信されたとする．この遅延時間はパスの長さに比例し，パス長が長いと大きくなり，短いと小さくなる（図15）．シンボル・レートが低いと二つの受信波によってつぶしあう部分（

の部分）が小さく，正確に受信できる場合が多い．シンボル・レートが高い場合，同じマルチパスであってもほとんどのデータはお互いにつぶし合い，正常に受信できなくなっている．これがOFDMがマルチパスに強い理由である．OFDMはワイヤレスLANや第4世代ワイヤレス通信など，最近の多くの通信方式に採用されてきている．

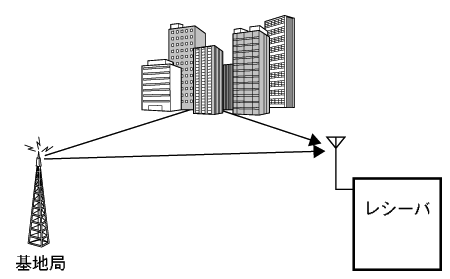

〔図13〕マルチパス
マルチパスは，図のように受信点において二つ以上の経路（パス）を通ってきた信号が受信され，お互いが干渉し合って通信品質を劣化させることである．

〔図14〕OFDM通信
OFDMはシリアル-パラレル変換を用いて低速のシンボル・レートに変換して送信する方式である．シンボル・レートが低いのでマルチパスに強い．なお，ビット・レートとシンボル・レートは1対1ではない．例えば4相PSKの場合，4状態のうち1状態を送るため，一度に2ビット（1シンボル）を送信できる．このとき，ビット・レートは2，シンボル・レートは1である．

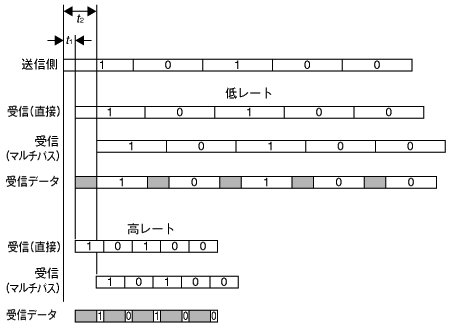

〔図15〕OFDMがマルチパスに強い理由
送信した信号が二つのパスを通って遅延時間t1，t2で受信されたとする．シンボル・レートが低いと二つの受信波によってつぶしあう部分（の部分）が小さく，正確に受信できる場合が多い．シンボル・レートが高い場合，同じマルチパスであってもほとんどのデータはお互いにつぶし合い，正常に受信できなくなっている．
