つながるワイヤレス通信機器の開発手法（5）　――ハード/ソフトの切り分けとBluetooth新プロファイル

　また図14に示すように，PANプロファイル内の各デバイスは，ネットワーキング・アクセス・ポイント（NAP），グループ・アドホック・ネットワーク（GN），PANユーザ（PANU）の三つのユーザ形態（仕様では"Role"と呼んでいる）がある．NAPはブリッジを介してPANユーザにEthernetパケットを提供する．GNはアドホック・ネットワークでマスタの役割を果たす．PAN ユーザはNAPとGNへユーザとして参加する．

　図14の中にBNEPがあるが，これはL2CAPの上に実装され，IPv4とIP v6をサポートするプロトコルである．L2CAPは，MAC層に相当する．BNEPは，Ethernetの最大パケット・サイズ（1,500バイト）にヘッダ類を追加して，L2CAP MTU（Maximum Transmission Unit）を1,691バイトにする（図15）．

〔図14〕PAN プロファイルの三つの形態
PANプロファイル内の各デバイスは，NAP，GN，PANUの三つのユーザ形態がある．NAPは，ブリッジを介してPANユーザにEthernetパケットを提供する．GNは，アドホック・ネットワークでマスタの役割を果たす．PANユーザは，NAPとGNへユーザとして参加する．

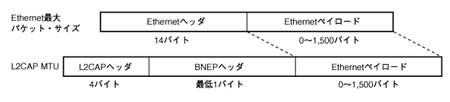

〔図15〕BNEPデータ構造
BNEPは，Ethernetの最大パケット・サイズ（1,500バイト）にヘッダ類を追加して，L2CAP MTU（Maximum Transmission Unit）を1691バイトにする
