高速インターフェース規格ガイド ――Serial ATA，3GIO，InfiniBandから10GビットEthernetまで
10.Fibre Channel
光ファイバで10kmの伝送を可能に
前田明徳
Fibre Channelは，ANSI（American National Standard Institute）により標準化された，1Gbpsを超えるデータ転送速度を持ったシリアル・インターフェースです．1988年に米国で結成されたFCSI（Fibre Channel System Initiative）という組織が物理層の規格をまとめてANSIへ提案し，1994年に標準化されました．
Fibre ChannelはSCSIなどのチャネル接続インターフェースの特徴と，Ethernetのようなネットワーク接続インターフェースの特徴を合わせ持つインターフェースで，以下のような特徴を持ちます（表5）．
1）長距離伝送
銅線ケーブルで最大33mまで，マルチモード光ファイバ・ケーブルで500mまで，シングルモード光ファイバ・ケーブルで最大10kmまで伝送することができます．
2）高速通信
1Gbpsや2Gbpsの製品がすでに出荷されています．
3）高信頼性
ビット誤り率（BER）の要求値は10－12以下であり，Ethernet（要求値は10－9以下）の1,000倍の信頼性を達成できます．
4）フロー制御
Fibre Channelでは精密なフロー制御を行っています．直接接続されている機器との間で，フレーム・バッファの空きぐあいを確認します．空きがあれば複数のフレームを送り，空きがなければフレームの送信を控えるといった制御を行っています．最終的な通信相手との間でも同様の制御を行っています．
5）広い帯域幅
全二重通信を行うことができるので，最大200Mバイト/s（通信速度1Gbps時）または400Mバイト/s（通信速度2Gbps時）の帯域幅を持ちます．
6）高いI/O性能
非常に小さいデータを多量に送れるため，1秒間に5万回以上のI/Oアクセスを行うことができます．
7）帯域幅効率
プロトコルのオーバヘッドが小さいので，90%近い帯域幅効率を得ることができます．
8）接続形態の多様性
機器を接続する形態（トポロジ）が3種類規定されていますが，実際にはこれらの任意の組み合わせで接続されます（図13）．
〔表5〕 ネットワーク，チャネル，Fibre Channelの特徴
| 1 |
ネットワーク
（Ethernetなど） |
チャネル
（SCSIなど） |
Fibre Channel
|
| 接 続 | マルチポイント | 対向（スイッチあり） | 対向（スイッチあり）およびマルチポイント |
| 接続距離 | 最大10km | 最大10km | 最大10km |
| 接続形式 | コネクションレス型 | コネクション型 | コネクション型およびコネクションレス型 |
| 伝送速度 | 最大10Mバイト/s | 最大100Mバイト/s | 最大170M～190Mバイト/s |
| 伝送の信頼性 | BERは10/－9 | BERは10/－12 | BERは10/－12 |
| 伝送単位 | パケット | 方式によりさまざま | フレーム |
| アドレス | 世界で唯一 | 系内で独立 | 世界で唯一 |
| 伝送形式 | シリアル | パラレル | シリアル |

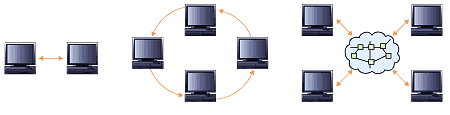

(a)ピア・ツー・ピア接続 (b)ループ接続 (c)ファブリック（スイッチ網ア９接続）
〔図13〕 Fibre Channelの接続
機器を接続する形態（トポロジ）は，（a）ピア・ツー・ピア接続，（b）ループ接続，（c）ファブリック接続の3種類が規定されている．実際にはこれらの任意の組み合わせで接続される．
