つながるワイヤレス通信機器の開発手法（9）　――開発・検証環境を整備する

●システム・シミュレータを検証にも利用する

　検証する回路の動作を確認するためには，ディジタル回路（図6（a）の被検証回路）のみでシミュレーションするのではなく，送信側や電波伝搬路，RF回路，アナログ回路を通った信号を入力として，被検証回路が正常に動作するかどうかを確認する必要がある（図6（a））．しかし，このような動作確認は，通常，LSIとソフトウェア，そして回路がすべてでき上がってからでないと実現できない．

　そこで，このような場合はロジック・アナライザを使ってシミュレーションと実機の橋渡しを行う方法が利用される．例えば，まずA-Dコンバータ内蔵のロジック・アナライザでRF回路，アナログ回路の出力信号を取り込む．その後，シミュレーション用にデータ変換してHDLシミュレータなどに入力し，被検証回路の動作を検証する（図6（b））．また，ロジック・アナライザで実機から取り込んだパターンを与えて，被検証回路の動作を検証することも可能である（図6（c））．シミュレータと実機の両方に対して同じ入力信号を用いるので，でき上がった回路の動作がシミュレーション結果と一致しているかどうかを確認しやすい．

　ロジック・アナライザでこれらのデータ収集を行う場合，被検証回路のシステム・クロック，もしくは実際に使われるA-Dコンバータのサンプリング周波数を利用するとよい．例えば，IEEE 802.11bのモデム回路（ベースバンド・プロセッサ）は，データ転送速度（11Mbps）の2倍である22Mサンプル/sでサンプリングするA-Dコンバータを持っている場合が多い．

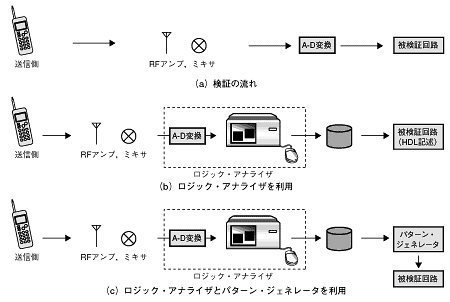

図6 検証方法
ワイヤレス通信機器の検証では，送信側や電波伝搬路，RF回路，アナログ回路を通った信号を入力して，被検証回路が正常に動作するかどうかを確認する必要がある．
