携帯機器間のデータ転送を簡単かつ高速に　――既存USBの課題を克服するための追加規格

コラム（2-1）　ディジタル・カメラがデュアルロール・デバイスになると...

　OTG機器のデフォルトのバス構成は，ケーブルの接続のしかたによって決まる．その一つの例として，ここではOTGのデュアルロール・デバイスの規格に対応したディジタル・カメラが，どのようにほかの機器と接続されるかを示す．図A（a）～（h）において，ケーブルの左側がAプラグ，右側がBプラグである．つまり，各図の左側の機器がデフォルトでホスト役になる．

〔図A〕デュアルコントロール・デバイスとデフォルトのバス構成（a）～（d）

（a）ディジタル・カメラとパソコン
ケーブルの標準Aプラグ（あるいはMini-Aプラグ，Mini-Aを標準Aに変換するアダプタ）はパソコンへ挿入される．ケーブルのMini-Bプラグはカメラに挿入される．この例では，パソコンがホストでカメラが周辺機器の役目となる．この場合，カメラは記憶装置（OTG Storage Type）として扱われる．

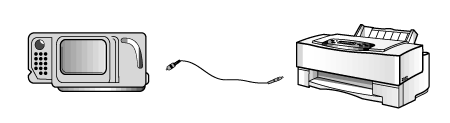

（b）ディジタル・カメラとプリンタ
ケーブルのMini-Aプラグはカメラに挿入されるので，カメラがホスト役になる．プリンタは標準BあるいはMini-Bのレセプタクルを持ち，周辺機器の役目しか果たせない．

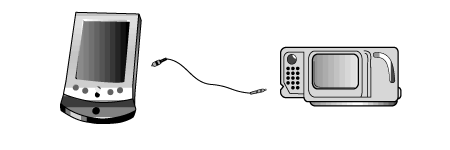

（c）ディジタル・カメラとPDA
PDAはカメラと同じようにOTGのデュアルロール・デバイスであり，Mini-ABレセプタクルを持っているとする．ケーブルのMini-AプラグがPDAに挿入されると，PDAがデフォルトでホストの役割を果たす．しかし，必要に応じてカメラはHNPを利用してホスト役になれる．

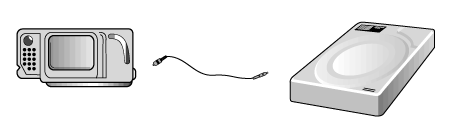

（d）ディジタル・カメラとハード・ディスク
USB対応のハード・ディスクは周辺機器役のみのものであり，標準BかMini-Bレセプタクルを持つ．したがって，カメラはMini-Aプラグを挿されてホストとなる．
