車載アプリケーション・ソフトウェアの移植性を高める通信仕様とその実装　――下位層を意識せずECU間のインターフェイスを実現する「OSEK COM」

　図5に，OSEK/VDXで規定されている仕様の構成を示します．この図からわかるように，OSや各種デバイスのサービスを利用しながら，OSEK COMが通信処理をアプリケーション・ソフトウェアに提供します．すなわち，アプリケーション・ソフトウェアからは，通信指令先はつねにCOMであり，デバイスを意識する必要はありません．また，COMとNMが協調してネットワーク管理を制御するため，ネットワークの接続状態参照やネットワークの起動，状態変更などを行わないかぎり，アプリケーション・ソフトウェアから直接NMへの処理を指令する必要はありません．

　なお，NMはCOMとは密接に関係するモジュールですが，仕様上はむしろ通信デバイスと深く関係します．例えば，CAN通信を実現する場合，単に送受信を実行するだけであれば，CANドライバとCOMが接続していることで実現できます．しかし，この機能だけではCANの特徴であるマルチマスタ方式を実現できません．マルチマスタ方式では，CANネットワークに接続された各ノードECUがバス状態をつねに監視し，ネットワーク接続状況を更新して，ECUの脱着やネットワーク構成の変更が行われても正しく通信を継続します．また，車両状況により，ECUが動作する必要がない場合，通信バスを休止状態にして消費電力を抑えるなどの機能（ウェイクアップ/スリープ機能）が必要になりますが，これもネットワーク管理の重要な機能の一つです．

　このように，NMは通信デバイスと密接に関連します．また，CANとLINなど，同一システムに複数の通信デバイスを利用するゲートウェイ装置などの場合，COMモジュールは一つでも，NMモジュールはCAN用，LIN用のそれぞれが必要となります（コラム「通信デバイスが同じならNMモジュールは共通？」を参照）．

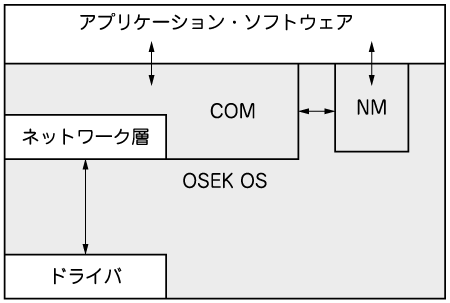

図5　 OSEK/VDXにおけるOS，通信仕様，ネットワーク管理機能
COM（通信仕様）はOSEK OS上で稼働し，NM（ネットワーク管理機能）と協調してネットワーク通信を実現する．アプリケーション・ソフトウェアから単にメッセージ通信を行う場合はCOMを介して送受信が行われる．ただし，ほかのECUがネットワークに参加，離脱するといった場合を的確に捕捉するために，アプリケーション・ソフトウェアはNMの機能を直接利用して，ネットワークの状態を管理する．
