マイクロ波帯のMEMS応用技術の動向 ――RF MEMSは課題を克服し,無線機器の性能向上に貢献できるか?

水野皓司

tag: 半導体 実装

技術解説 2002年10月29日

3)導波管用可動短絡板

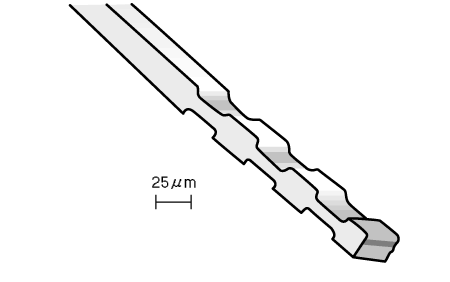

 図10は,短ミリ波,サブミリ波用の導波管可変短絡板(バックショート)をMEMS技術によって製作した例です17).この製作には,10:1以上のアスペクト比の加工が可能な感光性レジンを用いています.

〔図10〕 矩形導波管挿入用バックショート 感光性レジンでプランジャ形状を構成し,全体を金メッキ加工する.このレジンを使って数100μ
m厚でアスペクト比10:1程度の構造を製作できる.短ミリ波,サブミリ波帯回路素子の大きさに適した材料である17)
