今，フラッシュFPGAが求められている理由　――10年近い紆余曲折を経て，ようやく日の目を見た"大器晩成"技術

　1992年に，Intel社がプロダクト・ターム構造でSRAMを記憶素子に用いた「FLEXLogic」を製品化しました．このFLEXLogicは，SRAM CPLDブロックとフラッシュ・メモリ（またはUVEPROM）によるメモリ・ブロックを1チップに集積し，フラッシュ・メモリ（またはUVEPROM）に書き込んだ回路情報をチップ内部でSRAMに転送することにより，見かけ上，不揮発CPLDとして動作するものでした（図5）．Altera社やLattice社の間接型フラッシュFPGAの先駆けとも言えるデバイスです．

　このFLEXLogicには，SRAMの採用によって高性能で柔軟性の高いCPLDを作るねらいと，Intel社が1988年に製品化したフラッシュ・メモリをプロモートするねらいがあったと思われます．しかし，商業的にはあまり成功せず，1994年にIntel社はFLEXLogicを含むPLD事業をAltera社に売却してしまいました．Altera社ではこれを「FLASH Logic」と名称を変えて再発売しましたが，しばらくして販売を中止しました．

　1990年代中ごろには，Intel社のほかにも，いくつかのメーカでフラッシュ・メモリを記憶素子に用いたPLD/FPGA製品の開発が進められました．その多くは不揮発CPLDにフラッシュ・メモリを採用したもので，米国Atmel社，米国Cypress Semiconductor社，Xilinx社（XC9500）などから製品化されています．これに対して，フラッシュ・メモリを採用したFPGA製品の開発を進めていたのは，検証系のEDAツール・ベンダとして知られていたZycad社でした．

CFB数	4～16
マクロセル数 （Dフリップフロップ数）	40～160
等価ゲート数	2,500～10,000ゲート
最大RAM容量＊3	5,120～20,480ビット
最大I/O数	40～160

（b）仕様

^＊1 　CFBはConfigurable Function Blockの略．24V10相当の論理ブロックまたは128×10ビットSRAMとして使用可能．
^＊2　書き換え可能なフラッシュ・メモリ版と，書き換えできない1回書き込みのPROM版がある．
^＊3　CFBをすべてRAMとして使用した場合のRAM容量．

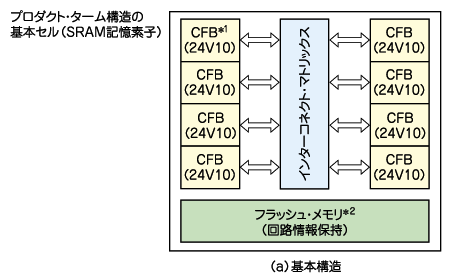

図5 FLEXLogicの概要 1992年にIntel社が製品化した．
