今，フラッシュFPGAが求められている理由 ――10年近い紆余曲折を経て，ようやく日の目を見た"大器晩成"技術
XPは4入力LUTを3,100～19,700個搭載しており，最大414KビットのシステムRAMと最大79Kビットの分散RAMの2種類のユーザRAM，最大340本のI/Oを利用できます．MachXOは4入力LUTを256～2,280個搭載しており，最大27ビットのシステムRAMと最大7.7Kビットの分散RAMの2種類のユーザRAM，最大271本のI/Oを利用できます．
MachXOと同様に，従来の不揮発CPLDの置き換えをねらった小規模，低価格のフラッシュFPGAとして，Altera社が2004年に発売した「MAX II」があります（図9）．MAX IIは台湾TSMC（Taiwan Semiconductor Manufacturing Co.）の低コスト0.18μmプロセスで製造されます．LUTを240～2,210個搭載し，8KビットのユーザROM（フラッシュ・メモリ），最大272本のI/Oを利用できます．
| LAB数 | 24～221 |
| LE数（Dフリップフロップ数） | 240～2,210 |
| ユーザROM容量 | 8Kビット |
| 最大I/O数 | 80～272 |
（b）仕様

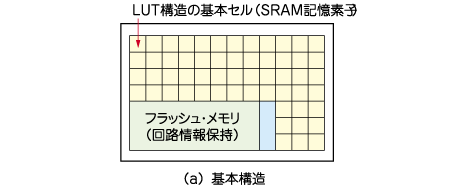

図9 MAX IIの概要
2004年にAltera社が製品化した．同社はMAXシリーズの後継品種と位置づけており，CPLD（Complex PLD）に分類している．
みやざき・ひとし
（有）宮崎技術研究所
＜筆者プロフィール＞
宮崎 仁．有限会社 宮崎技術研究所にて回路設計，システム開発，特許調査などに従事．最近の悩みは老眼で，ICの型名が読めない→半導体規格表の文字が読めない→新聞の文字が読みづらい，まで進んできた．日ごろ持ち歩いているサブノート（VAIO U）の文字もそろそろあぶない...．
