携帯電話向け高速シリアル伝送の実力を実デバイスで評価　――1チャネル当たり200Mbps，1.5mAを実現する"Mobile Video Interface"

　本インターフェースのアナログ部の送信側と受信側の概略図を図6に示します．携帯電話への適用を目的としているため，LVDSとは異なる独自の高抵抗I-V変換回路を持たせて，低消費電力化を図っています．

　この回路では，送信側で転送するデータ信号（VI）の論理を反転したもの（/VI）を生成します．図6に示すように，VIと/VIによって送信端にあるドライバ（定電流源）をON /OFFします．駆動（ON）した定電流源に必要な電流は，受信側から供給されます．受信側では送信側に供給した電流をI-V変換によって電圧に変換し，コンパレータ回路に入力します．コンパレータ回路で差動間の電位差を検出して，元のシングルエンドの信号に変換します．DCバイアスは伝送路とI-V変換回路を分離し，高速動作できるようにするためのしくみです．

　伝送路において差動＋側にIHのシンク電流が流れている場合，差動－側にはILのシンク電流が流れています．また，受信側にある終端抵抗Rを用いて受信側の入力インピーダンスを伝送路インピーダンスZoと合わせる（整合する）ことで，入力端の反射やノイズの影響を少なくしています．

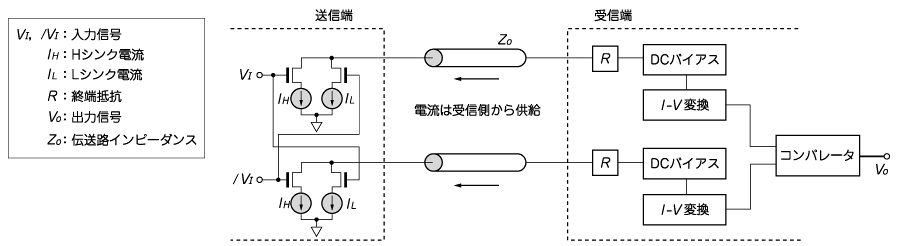

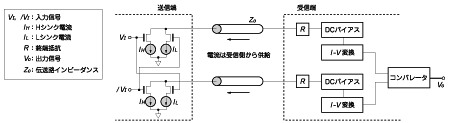

図6　アナログ回路
送信側のドライバをON/OFFすると，受信側からシンク電流IH/ILが供給される．このため，信号は送信端から受信端に転送されるが，電流は受信端から送信端に流れることになる．
