携帯電話向け高速シリアル伝送の実力を実デバイスで評価　――1チャネル当たり200Mbps，1.5mAを実現する"Mobile Video Interface"

1）CLK＋，CLK－：ホストがターゲットに供給するクロック．最大動作周波数は200MHz．ターゲットは本クロックをシステム・クロックとするため，PLLを持つ必要はない．

2）DTO＋，DTO－：CLK＋，CLK－に同期して出力される．1チャネル当たり最大200Mbpsのデータ転送速度に対応している．システムに応じて，チャネル数を追加することができる．半二重通信時は，CLK＋，CLK－を分周したクロックに同期して，ターゲットからホストへのデータを出力する．

3）STB＋，STB－：ターゲットからホストへのストローブ信号．CLK＋，CLK－から生成される．

4）DTI＋，DTI－：ターゲットからホストへの入力データ．1チャネル当たり最大200Mbpsのデータ転送速度に対応し，STB＋，STB－に同期して出力される．DTO＋，DTO－と同様に，システムに応じてチャネル数を追加することができる．

　なお，STB＋，STB－とDTI＋，DTI－は，ターゲットからホストへの高速なデータ転送がシステムとして要求される場合にのみ必要となります．
　

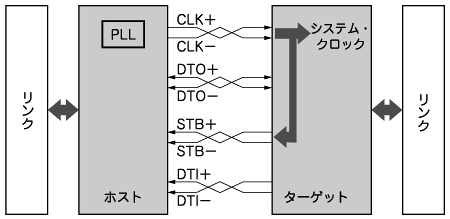

図5　物理層インターフェース
Mobile Video Interfaceでは，ホストからターゲットへの信号線としてCLK＋，CLK－（クロック信号）とDTO＋，DTO－（データ信号）の4本，ターゲットからホストへの信号線としてSTB＋，STB－（ストローブ信号）とDTI＋，DTI－（データ信号）の4本が基本となる．
