つながるワイヤレス通信機器の開発手法（12）　 ──ASICを設計する（後編）　CPUと周辺回路のインターフェース回路の実装

●周辺回路からの出力を制御するリード・レジスタ

　CPUのリードに対する回路を図9に示す．アドレスとREをデコードし，該当するアドレスであれば3ステート・バッファの出力をスルーにして内部の信号を外部へ伝達し，CPUに読み取らせる．3ステート・バッファが出力をスルーにするまでの間は，データ・バス上は不定になる．

　非同期バスの場合，CPUは図8と同等の回路を内部に持ち，REの立ち上がりでバス上のデータを取り込む．CPUはデータ・バス上の信号を取り込んだ後，REを"H"に戻す．そして，3ステート・バッファを閉じる．これで，CPUのデータの取り込みが終わる．

　リード・レジスタ（周辺回路側から言えば，信号出力制御回路）には，該当アドレスごとに3ステート・バッファを置く方法（図9の例）と，3ステート・バッファをデータ・バスのビット数だけ置く方法の2種類がある．後者の場合，回路は図10のようになる．このとき，該当しないアドレス信号線をすべて"L"にして，該当アドレスの信号だけを出力するようにANDとORで回路を組む．

　図10の動作は次のとおりである．例えば，データ1の信号をCPUが選択する場合，アドレス信号をデコードした結果は8'b00000001になる．すなわち，デコード回路の出力D1のみが'1'になり，D2とD3は'0'になる．この結果，AND1，AND2の出力はすべて'0'になり，データ1の'1'になっているビットだけが'1'になる．そして，ORを通って3ステート・バッファの入力に入る．この状態でREが"L（アクティブ）"になると，データにデータ1の信号がそのまま出力されることと同じになる．

　どちらの回路も機能は同じである．図9の回路のほうがシンプルであるが，昔のFPGAのように3ステート・バッファの数や使用場所に制限がある場合には図10の回路がよく使用される．

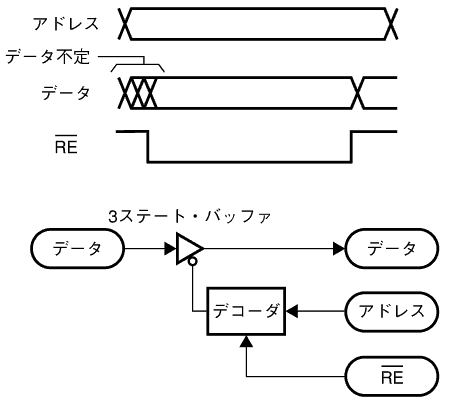

〔図9〕リード・レジスタ回路
当該アドレスごとに3ステート・バッファを置く場合の回路を示す．3ステート・バッファが出力をスルーにするまでの間は，データ・バス上は不定になる．

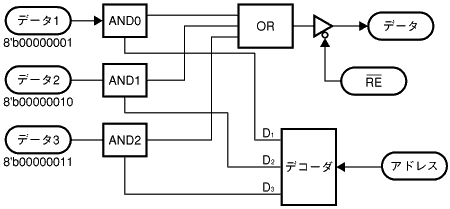

〔図10〕3ステート・バッファをデータ・バスのビット数だけ置くリード・レジスタ回路
該当しないアドレス信号線をすべて"L"にして，該当アドレスの信号だけを出力するようにANDとORで回路を組む．
