つながるワイヤレス通信機器の開発手法（12） ──ASICを設計する（後編） CPUと周辺回路のインターフェース回路の実装
ライト・レジスタのソース・コードをリスト1に示す．リスト1では，デコードの部分をif文の条件式の中でいきなり比較している．しかし，通常はほかのアドレスも同時に比較するデコード回路を作成して，その出力信号（図8のCEに相当する信号）がアクティブかどうかを比較文の中で比較する．デコーダを使った場合のライト・レジスタの1例をリスト2に示す．リスト2は3バイト分のデータを保持する回路になっている．このソース・コードで回路を生成すると，フリップフロップが3バイト分，合計24個生成される．

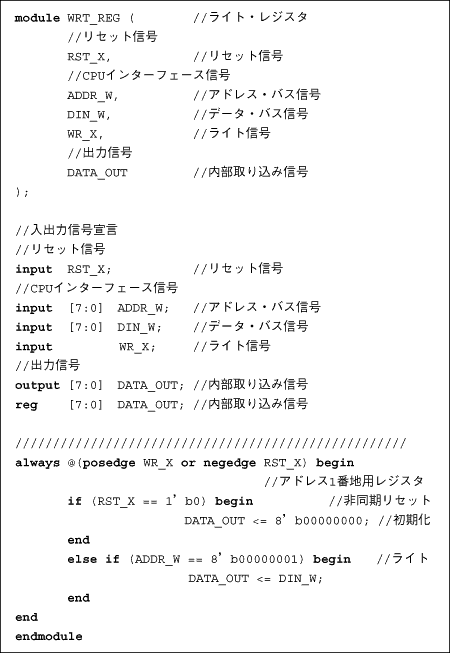

〔リスト1〕ライト・レジスタ

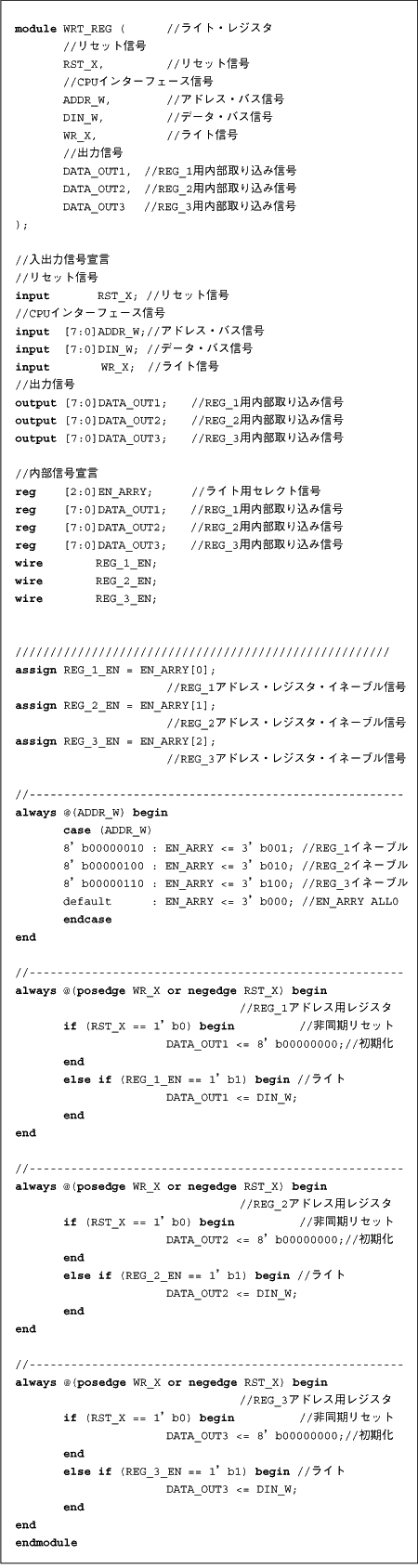

〔リスト2〕デコーダを使ったライト・レジスタ
