つながるワイヤレス通信機器の開発手法（12） ──ASICを設計する（後編） CPUと周辺回路のインターフェース回路の実装
1．レジスタ回路の実装
もう少しレジスタ回路について詳細に説明する．

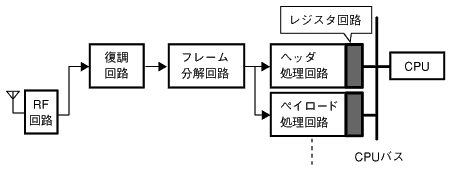

図4に受信側の回路の模式図を示す．受信した信号はRF回路，復調回路を介してディジタル回路のフレームに変換される．その後，フレーム信号をフレーム分解回路でヘッダ情報とペイロード情報に分解する．分解されたそれぞれの信号はヘッダ処理回路，ペイロード処理回路でエラー訂正，デインタリーブなどの処理を施されてCPUに渡される．
CPUとのインターフェースはレジスタ回路とCPUバスを介して実現する．このように，受信データをCPUに取り込むことがレジスタ回路の用途の一つである．また，図4には示していないが，送信するためのデータをCPUから回路に書き込むためにも使用される．レジスタ回路は，CPUインターフェース回路，ホスト・インターフェース回路，バス・インターフェース回路と呼ばれることもある．
〔図4〕受信回路
受信した信号はフレーム信号に変換され，さらにヘッダ情報とペイロード情報に分解される．分解されたそれぞれの信号はヘッダ処理回路，ペイロード処理回路でエラー訂正，デインタリーブなどの処理を施されてCPUに渡される．CPUとのインターフェースはレジスタ回路，CPUバスを介して実現する．
