車載マルチメディア・ネットワーク「MOST」の設計ノウハウ ──ロバスト性の高いシステムを構築するためのハード/ソフト開発術
●基板設計ではNICとFOTを極力近くに配置する
図5にNIC周辺の回路図の例を示します．EMI（electro- magnetic interference）対策として，NICとFOTの間の配線について，直列に抵抗を接続することが推奨されています．150Ω程度の抵抗をドライブ側（NICのTXピンおよびFOTのデータ出力ピン）に近いところに入れます．
このとき，FOTは装置と外部のインターフェースとなります．したがって，部品を配置する際は，まず最初にFOTの基板上の位置を決めるのが一般的です．それに合わせて，TXピンやRXピンの配線長がなるべく短くなるようにNICを配置します（写真2）．
〔図5〕FOT，NIC，電源周りの回路図例
ロバスト（堅ろう）性の高いシステムを作るには，シンプルなゲート回路を使用して，FOTのRXからTXへの信号の流れを優先し，光のリンクが切れないようにする．

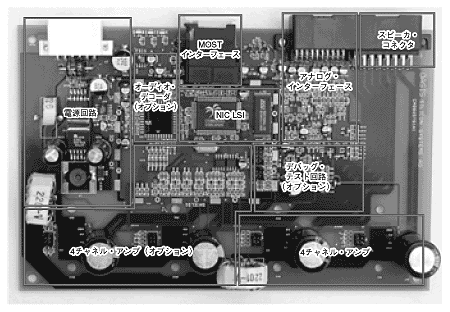

〔写真2〕 NIC LSIを使った設計例
MOST対応オーディオ・アンプのプリント基板の設計例を示す．MOSTインターフェース（FOT内蔵）とNICの距離が最短となるようにレイアウトされている．
