車載マルチメディア・ネットワーク「MOST」の設計ノウハウ　──ロバスト性の高いシステムを構築するためのハード/ソフト開発術

1．MOSTシステムはリング・トポロジが基本

　MOSTの基本的な概念¹⁾を図1に示します．MOSTはプラスチック光ファイバ（POF）を使用したリング・トポロジを基本としたネットワークであり，データは64バイトから構成されるMOSTフレームごとに転送されます．MOSTフレームはシステムの中に一つだけあるタイミング・マスタに同期して転送されます．このMOSTフレームには，ストリーム・チャネル（同期チャネル），パケット・チャネル（非同期チャネル），制御チャネルの3種類のデータ・チャネルが含まれます．

　ストリーム・チャネルは，音声信号や映像信号など，フレームごとにつねにある帯域（バイト数）を必要とするタイプのデータの転送に使用されます．一方，パケット・チャネルは，データベースへのアクセスやTCP/IP（transmission control protocol/internet protocol）アプリケーションなどのデータ転送に使用されます．制御チャネルは，機器の操作（例えば，CDプレーヤの「プレイ」や「ストップ」）などのアプリケーション・メッセージや，ネットワーク管理情報をやり取りするコントロール・メッセージを転送するために使用されます．

　ストリーム・チャネルとパケット・チャネルは，合わせて1フレーム当たり60バイト分のバンド幅を持っています．システムの要求に応じて，ストリーム・チャネルとパケット・チャネルの境界を24～56バイトの範囲（4バイト単位）で設定することができます．

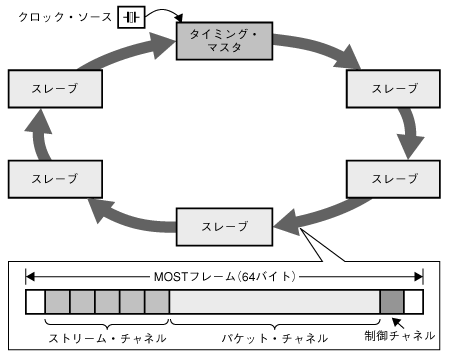

〔図1〕MOSTネットワークの概念
ネットワーク上には一つだけタイミング・マスタが存在する．タイミング・マスタのクロック・ソースにすべてのノードが同期して動作する．MOSTフレームもクロック・ソースに同期して転送される．ストリーム・チャネルとパケット・チャネルが合わせて60バイト，制御チャネルが2バイト，そのほかプリアンブルやパリティなどが2バイトの合計64バイトで1フレームが構成される．制御チャネルには1フレーム当たり2バイトが割り当てられているが，実際には16フレームからなる32バイト単位で制御メッセージが転送される．
