　マイクロコントローラやディジタル信号処理プロセッサ（DSP），A-Dコンバータ，D-Aコンバータなどとの接続方法としては，図4に示す三つの方法があります．

1）SP，CPともにシリアル接続

　ソース・ポート，コントロール・ポートがともにシリアル接続の場合，ストリーミング・データはすべてシリアル接続のソース・ポートを介してアクセスします．NICの内部レジスタへのアクセスはシリアル接続のコントロール・ポートを通じて行います．この接続方法の特徴は，音声などのストリーミング・データの入出力をI²S（The Inter-IC Sound）バスやSPDIF（Sony Philips Digital Interface）を介して外部のDSPやD-Aコンバータ，A-Dコンバータと直接接続できる点です．アンプやCDプレーヤなどのオーディオ機器が主体のアプリケーションに適した接続方法です．

2）SPはパラレル接続，CPはシリアル接続

　ソース・ポートを8ビットのパラレル・ポートとして接続し，コントロール・ポートについてはシリアル接続にする方法があります．扱うデータによって，パラレルのソース・ポートには次の3種類のモードがあります．

• パラレル同期モード：ストリーミング・データのみ
• パラレル非同期モード：パケット・データのみ
• フィジカル・モード：ストリーミング・データとパケット・データの両方

　NICチップの内部レジスタなどはシリアル接続されたコントロール・ポートを使ってアクセスします．ネットサービス（詳細は後述）を実装するマイクロコントローラと，ストリーミング・データやパケット・データを処理するDSPやプロセッサが異なる場合，それぞれ別々に接続することができます．

3）SP，CPともにパラレル接続

　ソース・ポートとコントロール・ポートを共通の8ビットのパラレル・ポートで接続する方法があります．ソース・ポートについては，パラレル同期モード，パラレル非同期モード，フィジカル・モードでデータをアクセスすることができます．NICの内部レジスタのアクセスも同じ8ビットのパラレル・ポートを通してコントロール・ポートにアクセスします．ストリーミング・データやパケット・データの処理とネットサービスを同じプロセッサで実行する場合，共通のポートを通してアクセスできるというメリットがあります．

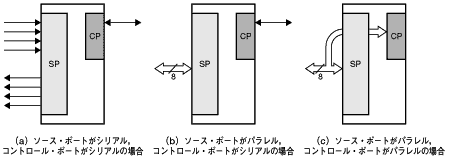

〔図4〕 接続形態
NICチップとマイクロコントローラ，DSP，D-Aコンバータ，A-Dコンバータなどとの接続方法は3種類ある．コントロール・ポート（CP）をパラレル接続する場合は，ソース・ポート（SP）は必ずパラレル接続になる．
