480Mbpsでデータを転送するUSB2.0のプリント基板設計　――In-System Design社が示す設計ガイドライン

●設計の第一歩はLSIの選定

　USB2.0の規定を満たす製品を設計する第一のポイントはLSIの選択にあります．優れた特性を持ったLSIを選べば，プリント基板の設計や後の検証がすいぶんと楽になります．しかし，もし性能の悪いLSIを選んでしまったら，プリント基板やほかの部品にどんなにくふうをこらしても，評価テストをクリアできないかもしれません．すでにUSB-IFの評価を経て認定を受けたLSIを必ず選びたいものです．あるいはそれ以上に厳しいテストをパスし，ほかの製品にもよく使われているLSIを選んだほうがよいでしょう．例えば，ストレージ用LSIの分野では，筆者ら（米国In-System Design社）が開発したISD-300Aが市場に大量に出荷されています．これは，Mass Storage Class規格に準拠しており，市販されているほとんどのATA/ATAPI機器と相性が良いという特徴があります（図5）．また，専用LSIではなく米国Cypress Semiconductor社のFX2のような汎用マイコン・ベースのUSBコントローラを使う方法があります．ファームウェアを書き換えることによって幅広い応用に対応できます．

　使用するLSIが決まったら，プリント基板の設計に入ります．最初の作業は機構部品の位置を決めることです．例えばストレージ機器の場合，USBコネクタ，ATAコネクタ，電源コネクタを配置しなければならないでしょう．電源の出力，音声入出力，LEDなどの配置を考慮する必要がある場合もあります．

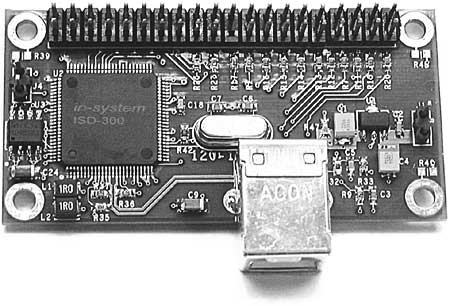

〔図5〕In-System Design社のISD-300を搭載したUSB2.0-ATA/ATAPIブリッジ・プリント基板
ISD-319はUSB2.0-ATA/ATAPIブリッジ・プリント基板である．この製品は，ISD-300A/A1をベースにしたもので，ストレージ装置に水平実装されるように設計されている．ISD-319は，40ピンのリボン・ケーブルを介してATA/ATAPIデバイスと接続する．電源はJ1ピン・ヘッダに供給される．また，J4ヘッダは表示用LED駆動素子に用いられる．
