480Mbpsでデータを転送するUSB2.0のプリント基板設計 ――In-System Design社が示す設計ガイドライン
3)ハイスピード受信感度
USB2.0信号の振幅が低いため,受信回路の感度は重要な役割を果たします.ある規定のレベルを超えた 信号を正式な信号として認める必要があります.また,あるレベル以下のものをノイズとして無視する必要があります.
この評価を可能にするのはUSB2.0で新しく定義されたTest_SE0_NAKモードです.このモードでは,周辺機器は受信したすべてのINという要求に対して,NAKという返事を返します(図4).周辺機器をTest_SE0_NAKに設定して,データ送信回路からINを送り続けます.データ送信回路の出力レベルを少しずつ小さくして,周辺機器がどのレベルで返事を返さなくなるのかを測定します.それによって規定の感度に合っているかどうかがわかります.

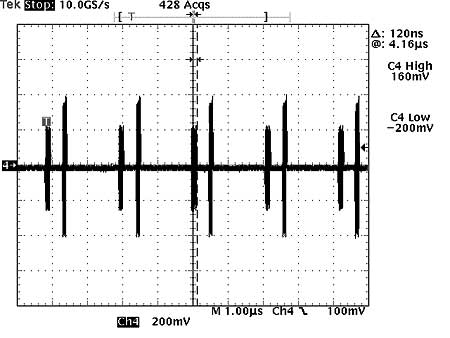

〔図4〕ハイスピード受信感度
ハイスピード・モードでの受信感度は広帯域の差動プローブを用いて測定した.データ送信回路は繰り返しINパケット(より振幅の小さな信号)を送信する.周辺機器はNAKというパケットで応答する.電圧レベルは,周辺機器がすべてのINに対して応答しなくなるまで減少する.
